Обзор продукта

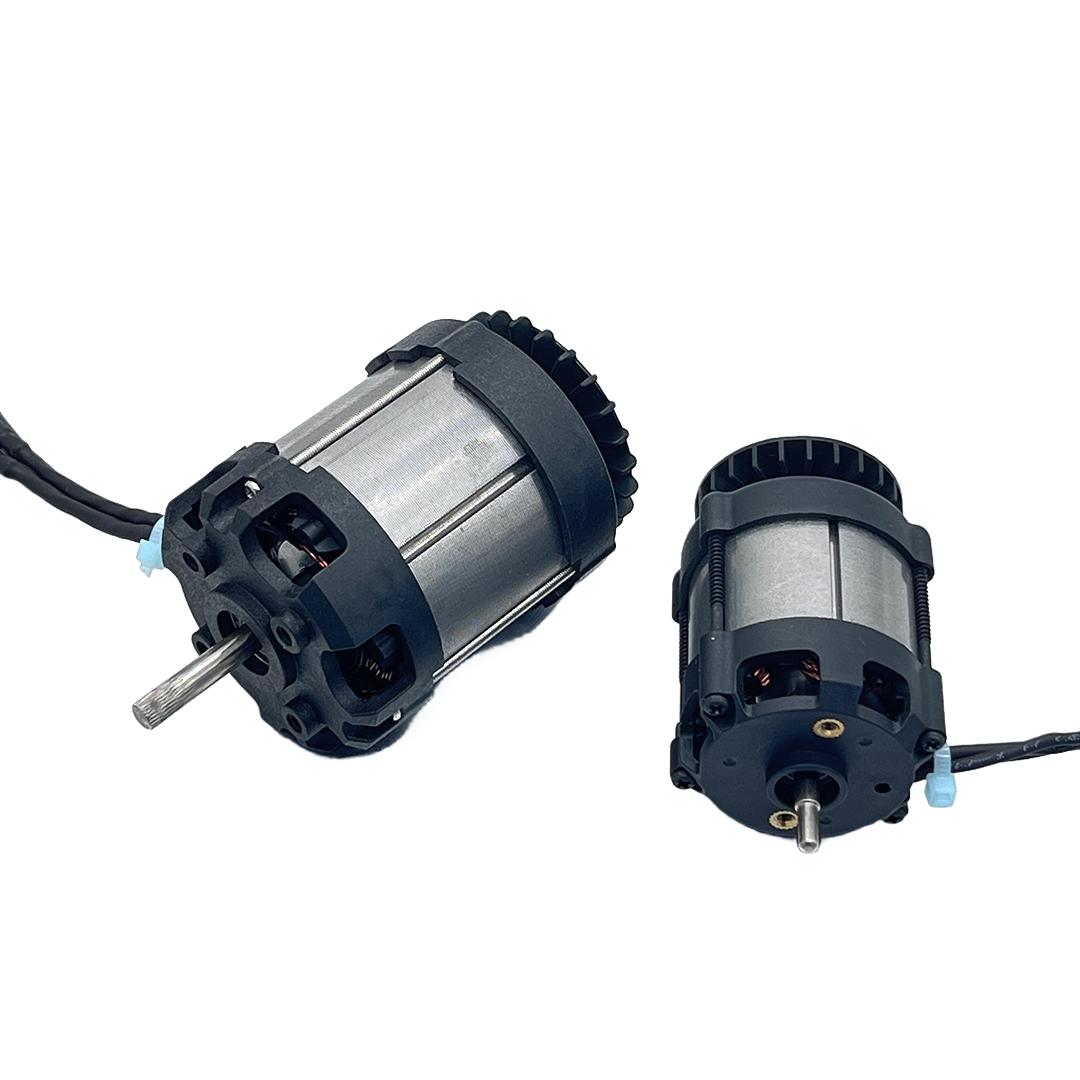

Легкий внутренний ротор IBL 134SW — это высокопроизводительный двигатель с внутренним ротором, разработанный ITO MOTOR. Этот бесщеточный двигатель постоянного тока функционирует как промышленный роторный двигатель и двигатель с прецизионным ротором. Его тщательно оптимизированная легкая конструкция делает его компактным двигателем, обеспечивающим надежную выходную мощность для портативных электроинструментов и небольших мобильных устройств, таких как водяные пистолеты, электрические пилы, электрические насосы и автомобили с дистанционным управлением.

Электрические характеристики

Эта серия бесщеточных двигателей постоянного тока ITO MOTOR включает две основные модели. ITO-134BL01 работает при номинальном напряжении 48 В, номинальном токе 41,7 А, номинальном крутящем моменте 8 Н·м, номинальной скорости 3000 об/мин, номинальном КПД 90 % и номинальной выходной мощности 2 000 Вт. ITO-134BL02 имеет номинальное напряжение 72 В, номинальный ток 41,7 А, номинальный крутящий момент 8 Нм, номинальную скорость 5000 об/мин, номинальный КПД 90% и номинальную выходную мощность 3000 Вт. Также доступен вариант высокой мощности с входным напряжением 72 В постоянного тока, дополнительным направлением вращения против часовой или по часовой стрелке, скоростью холостого хода 10 000 об/мин и максимальной выходной мощностью до 6 000 Вт. Будучи двигателем с внутренним ротором, он обеспечивает высокую энергоэффективность во время прерывистых рабочих циклов. Этот промышленный роторный двигатель может выполнять частые операции запуска и остановки. Этот прецизионный роторный двигатель поддерживает постоянную скорость вращения при изменяющихся нагрузках, а компактная конструкция двигателя соответствует требованиям ограниченного пространства портативных и портативных устройств.

Особенности механической конструкции

Двигатель с внутренним ротором имеет облегченную оптимизированную конструкцию корпуса, сохраняя при этом прочность конструкции. Его внешний диаметр составляет Ø140 мм, диаметр фланца Ø120 мм с равномерно распределенными монтажными отверстиями 4-M8. Общая осевая длина составляет 137 мм, а на выходном валу используется стандартная конструкция шпоночного паза для передачи крутящего момента. Направление вращения можно настроить на против часовой стрелки или по часовой стрелке в соответствии с различными требованиями к сборке продукта. Этот бесщеточный двигатель постоянного тока проходит строгие испытания на динамическую балансировку ротора. Будучи промышленным роторным двигателем, он может выдерживать вибрацию, возникающую при работе электроинструментов на высокой скорости. Этот прецизионный роторный двигатель имеет жесткие допуски на обработку деталей вала, что снижает шум и повышает плавность работы. Компактный корпус двигателя легко встроить в корпус небольшого оборудования для портативной сборки.

Основные преимущества продукта

• ITO MOTOR Двигатель с внутренним ротором, легкая конструкция снижает общий вес портативных конечных продуктов.
• Высокоэффективный бесщеточный двигатель постоянного тока с КПД до 90 %, продлевающий время автономной работы беспроводных устройств.
• Универсальный промышленный роторный двигатель, который адаптируется к частым прерывистым нагрузкам для портативного электрооборудования.
• Прецизионный роторный двигатель со сбалансированным ротором, обеспечивающий стабильную выходную скорость при переменной рабочей нагрузке
• Отработанная технология производства ITO MOTOR, полные габаритные чертежи и техническая поддержка OEM-заказов.
• Компактный форм-фактор двигателя со стандартной фланцевой конструкцией для удобной интеграции в небольшие устройства.

Сценарии применения

Этот компактный двигатель ITO MOTOR служит основным силовым компонентом для различных портативных устройств. Комбинация двигателя с внутренним ротором и бесщеточного двигателя постоянного тока обеспечивает высокий мгновенный крутящий момент для водораспылителей, электропил, электрических насосов и автомобилей с дистанционным управлением. Этот промышленный роторный двигатель хорошо работает при частых циклах включения-выключения. Будучи прецизионным роторным двигателем, он поддерживает быстрое изменение скорости, необходимое для электроинструментов и небольшого мобильного игрушечного оборудования.

Примечания по эксплуатации

Выберите подходящую модель этого бесщеточного двигателя постоянного тока в соответствии с номинальным напряжением и потребляемой мощностью вашей конечной продукции. Избегайте постоянной работы с перегрузкой, превышающей номинальные параметры, чтобы защитить двигатель с внутренним ротором. Соедините этот компактный двигатель ITO MOTOR с подходящим специализированным контроллером двигателя. Регулярная проверка проводки и рассеивания тепла помогает поддерживать стабильную работу этого промышленного роторного двигателя и прецизионного роторного двигателя при многократном использовании портативных электрических устройств.
