Обзор продукта

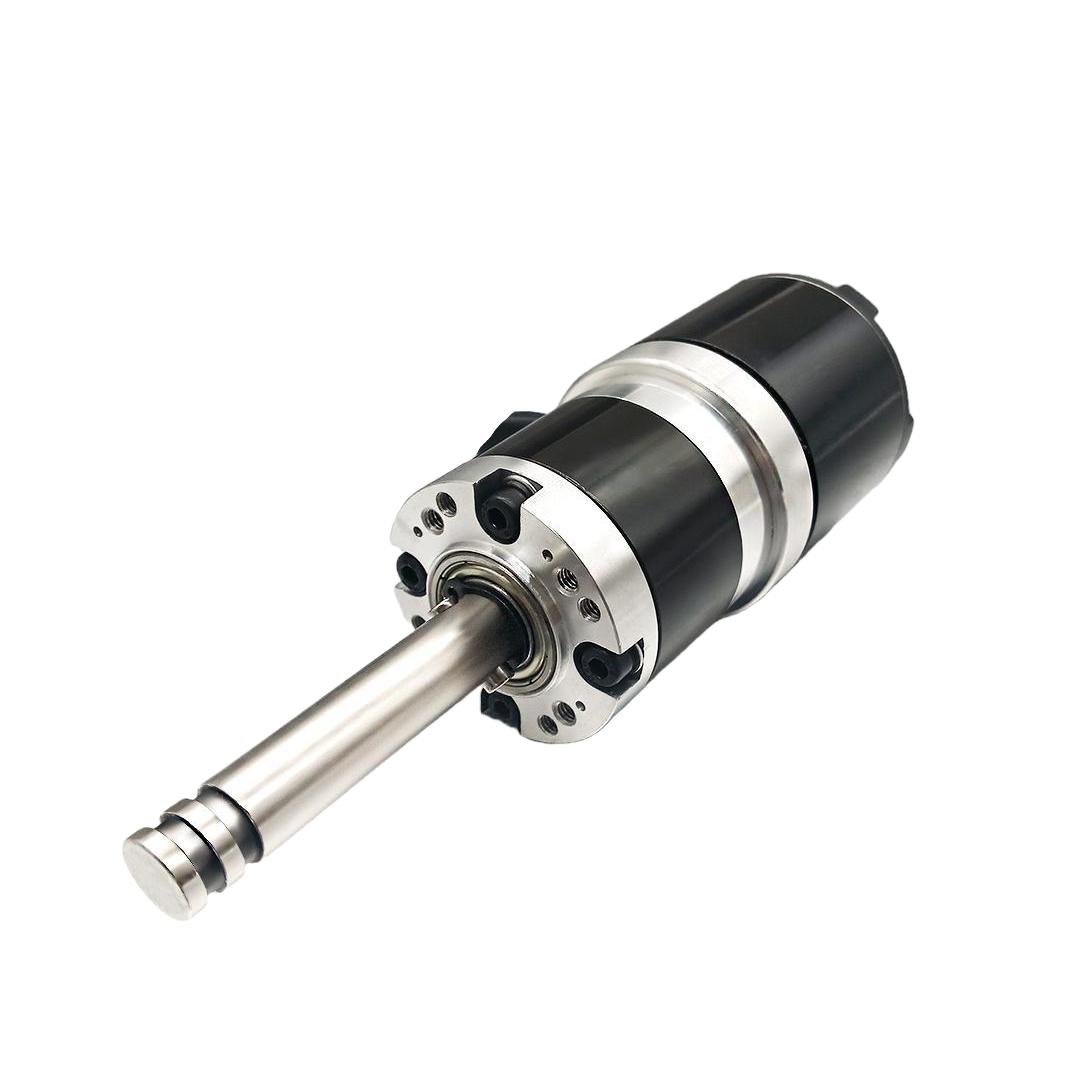

ITO-BO050060G-001 Малошумный микроредукторный двигатель — это компактный мотор-редуктор, поставляемый компанией ITO MOTOR. Этот мотор-редуктор постоянного тока имеет двухступенчатую планетарную конструкцию редуктора. Будучи надежным планетарным мотор-редуктором, он обеспечивает стабильную выходную мощность с высоким крутящим моментом на низких скоростях. Для различных требований к компоновке доступны альтернативные решения, в том числе мотор-редуктор переменного тока, мотор-редуктор с прямым углом и червячный мотор-редуктор, отвечающие разнообразным требованиям механической интеграции. Этот микроредукторный двигатель оптимизирован для бесшумной работы, подходит для автоматизированных небольших машин и систем прецизионного перемещения.

Технические параметры и размеры

Эта модель мотор-редуктора ITO-BO050060G-001 работает при номинальном напряжении 24 В постоянного тока и номинальной мощности 90 Вт. Номинальная скорость двигателя составляет 4750 об/мин ±10%, номинальный ток составляет 7 А, а номинальный крутящий момент двигателя достигает 0,26 Нм, срок службы не менее 5000 часов. Редуктор имеет передаточное число 35:1 с двумя ступенями. Выходной крутящий момент редуктора составляет 7,2 Нм, выходная скорость — 135 об/мин ±10%, номинальный рабочий ток — примерно 7 А. Его эффективность передачи составляет около 80%, максимальная радиальная сила — 500 Н, а максимальная осевая сила — 350 Н. Редуктор может выдерживать мгновенный крутящий момент, в 2 раза превышающий номинальный крутящий момент. Уровень шума составляет ≤58 дБ при измерении на расстоянии 100 см, класс изоляции B, а рабочая температура варьируется от -10 ℃ до +40 ℃. Весь блок имеет компактную конструкцию с длиной подводящего провода двигателя 440 мм, включая фазовые провода двигателя и сигнальные провода Холла для регулирования скорости с обратной связью. Являясь мотор-редуктором постоянного тока, он обеспечивает стабильную производительность при питании постоянным током. По сравнению с мотор-редуктором переменного тока, прямоугольным мотор-редуктором и червячным мотор-редуктором этот планетарный мотор-редуктор отличается высокой эффективностью передачи и компактными радиальными размерами.

Структурный дизайн и шумоподавление

В этом мотор-редукторе используются прецизионные планетарные шестерни, обеспечивающие плавное зацепление и снижение вибрации. Редукторный двигатель постоянного тока объединяет обратную связь с датчиком Холла для обеспечения точного управления скоростью и положением. Этот планетарный мотор-редуктор может выдерживать большие осевые и радиальные нагрузки во время непрерывной работы. Мотор-редуктор переменного тока, мотор-редуктор с прямым углом и червячный мотор-редуктор можно выбрать при изменении источника питания или места установки. Оптимизированный внутренний зазор и конфигурация подшипников значительно снижают шум при работе, что делает это устройство идеальным для оборудования, требующего низкого уровня акустических помех.

Основные преимущества

• Мотор-редуктор ITO MOTOR, компактная микроструктура с низким уровнем шума ≤58 дБ.
• Редукторный двигатель постоянного тока, входное напряжение 24 В постоянного тока, встроенный датчик Холла для управления с обратной связью
• Дополнительный мотор-редуктор переменного тока для проектов с требованиями к источнику питания переменного тока
• Планетарный мотор-редуктор, двухступенчатое передаточное число 35:1, высокий выходной крутящий момент 7,2 Нм.
• Альтернативные варианты компоновки углового мотор-редуктора и червячного мотор-редуктора для особых условий установки.
• Высокая нагрузочная способность, длительный срок службы до 5000 часов, стабильная непрерывная работа.

Сценарии применения

Этот мотор-редуктор ITO MOTOR обеспечивает точную мощность с высоким крутящим моментом на низкой скорости для небольшого автоматизированного оборудования. Версия с мотор-редуктором постоянного тока подходит для устройств автоматизации с батарейным питанием. Этот планетарный мотор-редуктор широко используется в небольших трансмиссионных системах. Если для применения требуется другая мощность или угол установки, в качестве альтернативы можно рассмотреть мотор-редуктор переменного тока, мотор-редуктор с прямым углом и червячный мотор-редуктор. Типичные области применения включают интеллектуальные бытовые устройства, небольшие конвейерные системы и прецизионные приводы движения.

Примечания по эксплуатации

Используйте соответствующий источник питания 24 В постоянного тока и контроллер BLDC с поддержкой сигнала Холла для этого мотор-редуктора. При установке мотор-редуктора постоянного тока проверьте пределы осевой и радиальной нагрузки. Для приложений с питанием от сети оцените решение с мотор-редуктором переменного тока. Сравните планетарный мотор-редуктор, прямоугольный мотор-редуктор и червячный мотор-редуктор в соответствии с требованиями к пространству для установки и эффективности. Избегайте превышения мгновенного предела крутящего момента, чтобы защитить компоненты редуктора и продлить срок службы двигателя.
