Обзор продукта

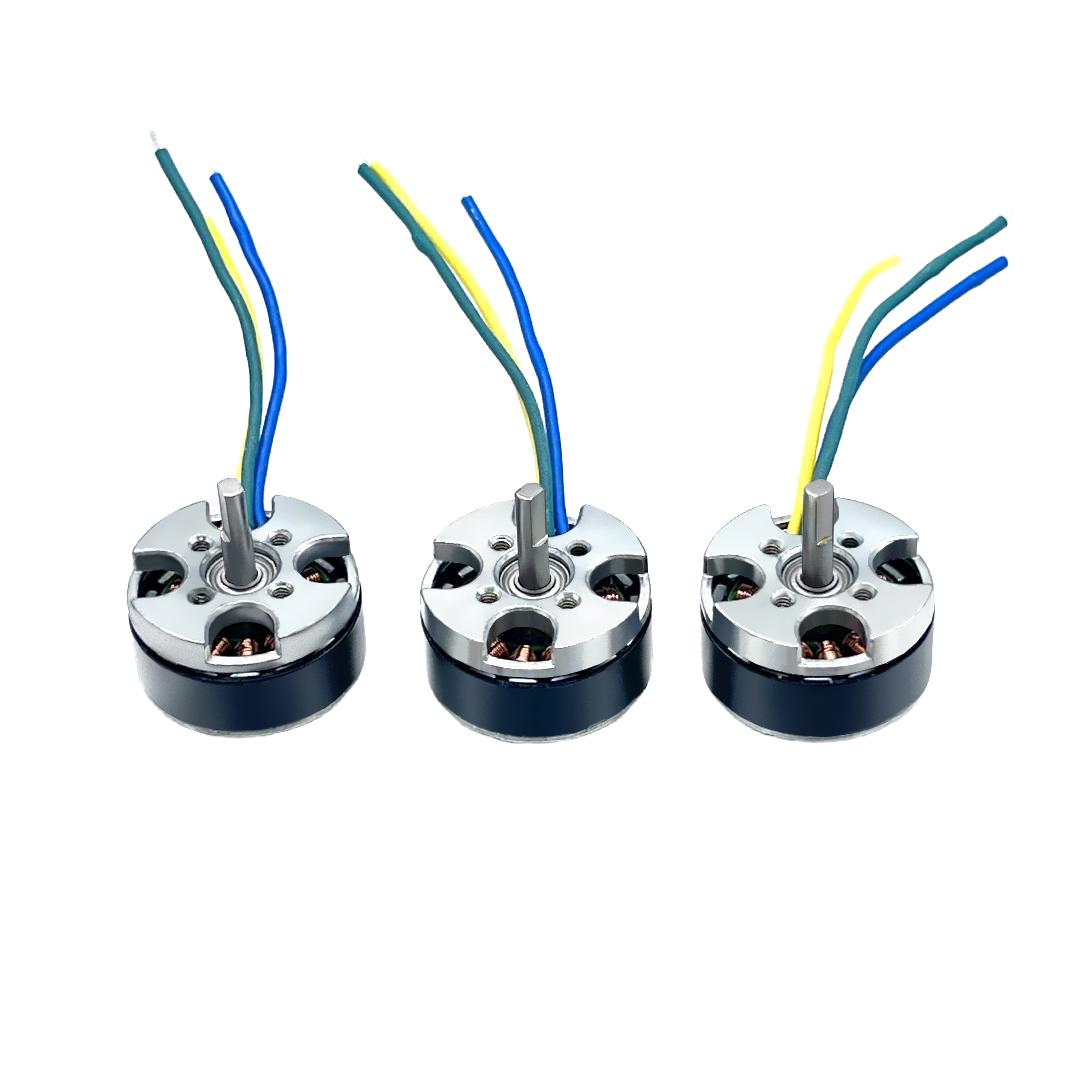

Высокоскоростной двигатель постоянного тока с внешним ротором ITO 23BL07 представляет собой компактный высокоскоростной двигатель с внешним ротором производства ITO MOTOR. Этот высокоэффективный двигатель может использоваться в качестве двигателя HVAC и двигателя вентилятора, используя конструкцию двигателя с прямым приводом, небольшую занимаемую площадь и легкую конструкцию. Он хорошо подходит для беспилотных летательных аппаратов, воздушных насосов и моделей самолетов, обеспечивая стабильную высокоскоростную вращательную мощность в ограниченном пространстве для установки.

Технические характеристики и размеры

Модель двигателя с внешним ротором ITO MOTOR ITO-B023-001 работает при номинальном напряжении 7,4 В постоянного тока и рабочей температуре в диапазоне от -25 ℃ до 40 ℃. Скорость холостого хода достигает 10500 об/мин с допуском ±10%, а максимальный ток холостого хода составляет 0,5 А. Номинальная скорость 9500 об/мин ±10%, максимальный номинальный ток 7А, номинальный крутящий момент 13 мН·м. Минимальный ток срыва составляет 10 А, а минимальный момент срыва — 65 мН·м. Направление вращения поддерживает CW или CCW. Максимальный уровень шума составляет 80 дБА, а срок службы без нагрузки может достигать 1000 часов. Внешний диаметр корпуса двигателя составляет 23±0,1 мм, с 4 равномерно расположенными крепежными винтами М2. Выводные провода защищены черной термоусадочной трубкой, общая длина провода составляет 45+5 мм. Будучи высокоэффективным двигателем, он сохраняет хорошие энергетические характеристики при работе на высокой скорости. Этот двигатель HVAC можно использовать для небольшого оборудования для циркуляции воздуха. В качестве двигателя вентилятора он обеспечивает быстрый привод воздушного потока. Конструкция двигателя с прямым приводом исключает необходимость использования дополнительных компонентов трансмиссии и снижает общий вес сборки.

Конструктивные особенности проектирования

Этот двигатель с внешним ротором имеет миниатюрную конструкцию внешнего ротора, оптимизированную для высокоскоростного вращения. Ротор этого высокоэффективного двигателя подвергается калибровке динамической балансировки для снижения вибрации на высоких оборотах. Компактный размер двигателя HVAC позволяет легко интегрировать его в небольшие системы подачи воздуха. Этот вентиляторный двигатель может напрямую приводить в движение небольшие лопасти вентилятора без дополнительного редуктора. Конструкция двигателя с прямым приводом помогает снизить общий вес, что критически важно для беспилотных летательных аппаратов и авиамоделей. Гибкие варианты вращения по часовой и против часовой стрелки соответствуют различным требованиям к сборке и вращению, а термоусадочные трубки на проводах повышают надежность проводки.

Основные преимущества

• ITO MOTOR Двигатель с внешним ротором, компактная высокоскоростная конструкция, оптимизированная для легких портативных устройств
• Высокоэффективный двигатель, стабильная выходная мощность для непрерывной работы на высокой скорости.
• Мини-двигатель HVAC, малый форм-фактор для компактных насосных и вентиляционных агрегатов.
• Легкий вентиляторный двигатель с высокой скоростью вращения обеспечивает быстрый поток воздуха для небольших воздуходувок.
• Двигатель с прямым приводом, безредукторная конструкция для уменьшения веса и риска механических поломок.
• Широкий температурный допуск, надежная работа от -25 ℃ до 40 ℃ для моделей наружного применения.

Сценарии применения

Этот двигатель с прямым приводом ITO MOTOR действует как основной силовой компонент портативных вращающихся устройств. Комбинация двигателя с внешним ротором и высокоэффективного двигателя обеспечивает легкую высокоскоростную мощность. Этот двигатель HVAC подходит для мини-воздушного насоса и небольших систем вентиляции. В качестве вентиляторного двигателя он поддерживает компактные конструкции воздуходувок. Конструкция двигателя с прямым приводом делает его идеальным для беспилотных летательных аппаратов, воздушных насосов и моделей самолетов, которым требуется высокая скорость и малый вес.

Примечания по эксплуатации

Выбирайте этот двигатель с внешним ротором для оборудования, соответствующего требованиям к номинальному напряжению 7,4 В постоянного тока. Избегайте длительной работы с заблокированным ротором, чтобы защитить этот высокоэффективный двигатель. Соедините этот двигатель с прямым приводом ITO MOTOR с соответствующим бесщеточным контроллером. Регулярно проверяйте изоляцию проводов и монтажные крепления, чтобы обеспечить стабильную работу двигателя HVAC и двигателя вентилятора для беспилотных летательных аппаратов, воздушных насосов и моделей самолетов.
