Обзор продукта

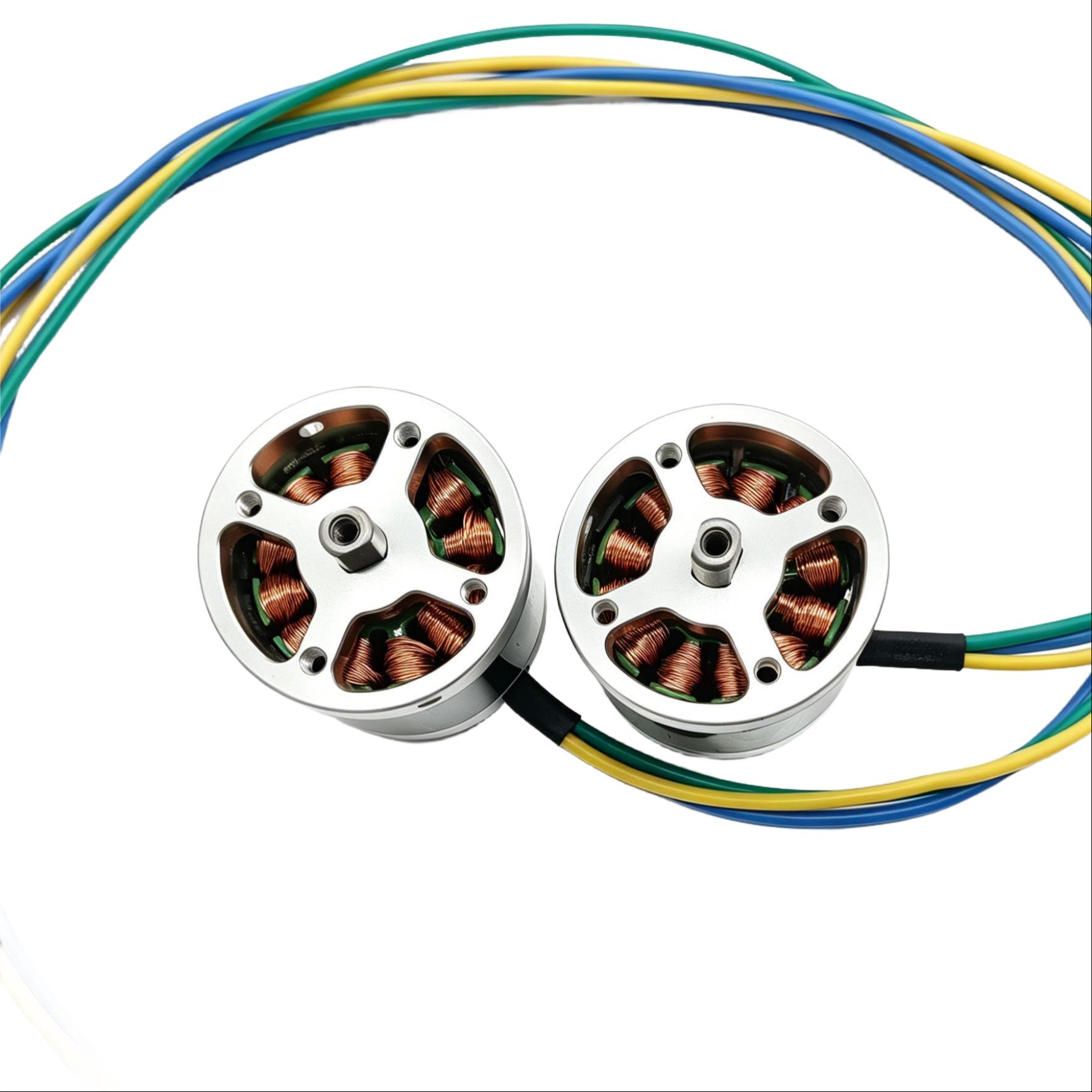

Бесщеточный двигатель с высоким крутящим моментом ITO 50BL20 с внешним ротором — это надежный двигатель с внешним ротором производства ITO MOTOR. Этот высокоэффективный двигатель может применяться в качестве двигателя HVAC и двигателя вентилятора, используя проверенную конструкцию двигателя с прямым приводом. Он обеспечивает стабильный высокий крутящий момент, низкий уровень шума и длительный срок службы, подходит для многих ротационных машин, работающих в непрерывном режиме.

Технические характеристики и размеры

Эта модель двигателя с внешним ротором ITO-B0050020-001 работает при номинальном напряжении 24 В постоянного тока и диапазоне рабочих температур от -25 ℃ до 40 ℃. Скорость холостого хода составляет 8500 об/мин ±10%, а максимальный ток холостого хода составляет 1,35 А. Номинальная скорость достигает 7500 об/мин ±10%, максимальный номинальный ток — 10 А, номинальный крутящий момент — 0,2 Нм. Максимальный ток опрокидывания — 50 А, направление вращения — против часовой стрелки. Уровень шума контролируется в пределах 60 дБ на расстоянии 1 метр, а срок службы без нагрузки может достигать 5000 часов. Внешний диаметр двигателя составляет 50 мм, с 4 монтажными отверстиями М4 на торцевой поверхности. Он включает в себя провода датчика Холла и провода трехфазного двигателя с различными сечениями для передачи сигнала и мощности. Будучи высокоэффективным двигателем, он обеспечивает превосходное преобразование энергии во время непрерывной работы. Этот двигатель HVAC может обеспечить устойчивое вращение систем обработки воздуха и вентиляции. Низкий уровень шума двигателя вентилятора обеспечивает бесшумную работу. Конструкция двигателя с прямым приводом исключает промежуточные детали трансмиссии и снижает механические потери.

Структурные расчетные характеристики

Этот двигатель с внешним ротором оснащен датчиками Холла для обеспечения точной обратной связи по скорости и положению. Оптимизированная конструкция внутренней обмотки этого высокоэффективного двигателя помогает снизить перегрев во время длительной работы. Стандартная схема монтажа двигателя HVAC упрощает установку в вентиляционных узлах. Этот вентиляторный двигатель может напрямую приводить в движение крыльчатки без редуктора. Конструкция двигателя с прямым приводом отличается компактными габаритами и стабильной выходной мощностью на валу, что отвечает требованиям оборудования, требующего низкий уровень шума и постоянный крутящий момент.

Основные преимущества

• ITO MOTOR Двигатель с внешним ротором, конструкция внешнего ротора с высоким крутящим моментом для стабильной подачи мощности
• Высокоэффективный двигатель, оптимизированная структура обмотки для снижения потерь энергии и выделения тепла.
• Малошумный двигатель HVAC, максимальный уровень шума 60 дБ для бесшумной непрерывной работы вентиляции.
• Стабильный двигатель вентилятора, встроенные датчики Холла для точного контроля скорости и плавного вращения.
• Конструкция двигателя с прямым приводом, меньшее количество механических компонентов для минимизации вибрации и точек отказа.
• Длительный срок службы, до 5000 часов работы без нагрузки и широкая адаптация к температуре окружающей среды.

Сценарии применения

Этот двигатель с прямым приводом ITO MOTOR действует как надежный силовой агрегат для различного вращающегося оборудования. Комбинация двигателя с внешним ротором и высокоэффективного двигателя обеспечивает постоянную вращательную силу. Этот двигатель HVAC подходит для оборудования циркуляции воздуха, теплообмена и внутренней вентиляции. В качестве двигателя вентилятора он хорошо подходит для охлаждающих вентиляторов и воздуходувок. Двигатель с прямым приводом также подходит для других устройств автоматизации, которым требуется высокий крутящий момент, низкий уровень шума и длительное время работы.

Примечания по эксплуатации

Запустите двигатель с внешним ротором при номинальном источнике питания 24 В постоянного тока. Соедините этот высокоэффективный двигатель с совместимым бесщеточным контроллером, поддерживающим сигнал датчика Холла. Надежно закрепите двигатель системы отопления, вентиляции и кондиционирования воздуха и двигатель вентилятора, используя предусмотренные монтажные отверстия. Периодически проверяйте соединения проводов, чтобы убедиться, что двигатель с прямым приводом работает стабильно и продлевает срок его службы.
