Обзор продукта

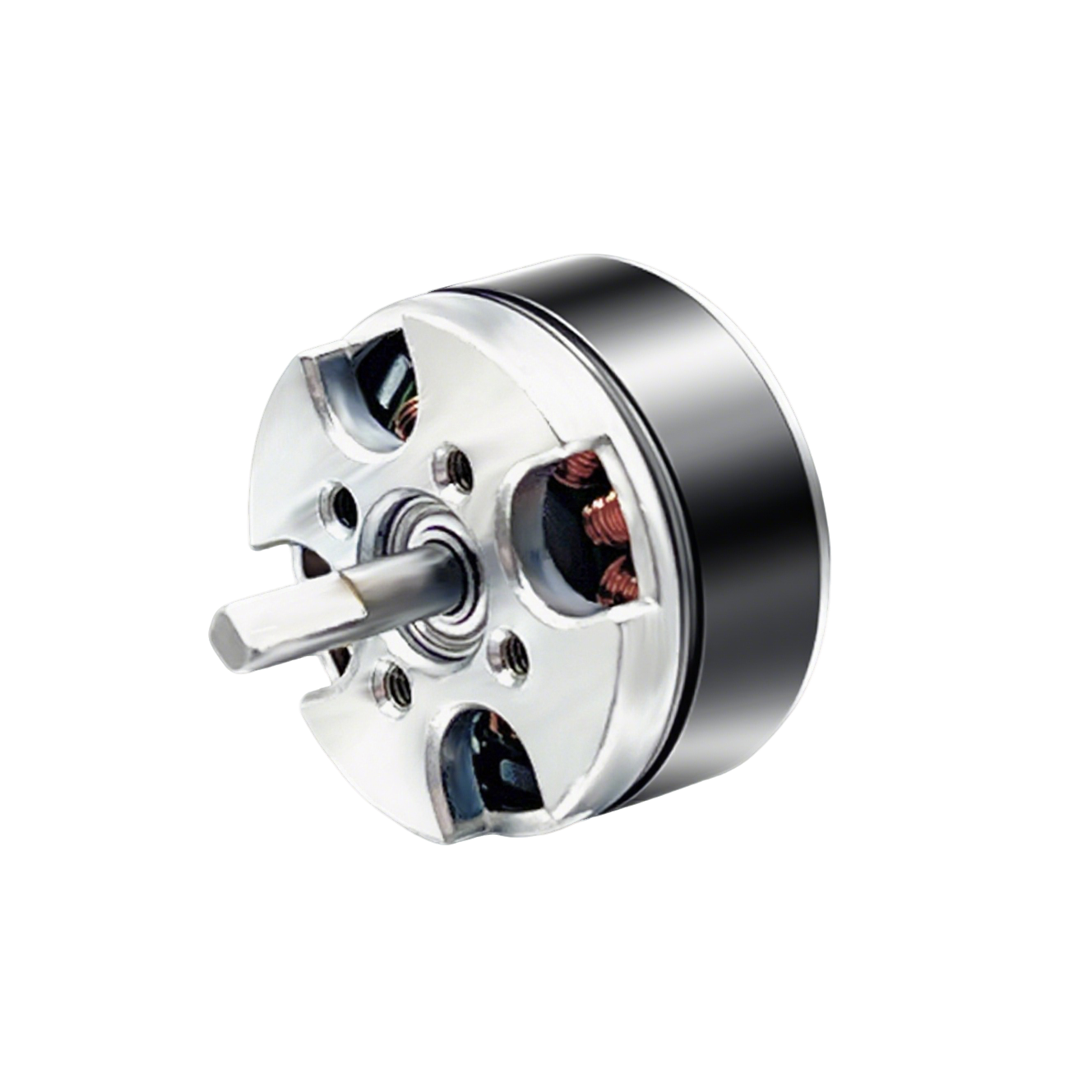

Двигатель с внешним ротором ITO 23BL07 с малой пульсацией крутящего момента — это компактный двигатель с внешним ротором, разработанный и произведенный компанией ITO MOTOR. Этот высокоэффективный двигатель может работать как двигатель HVAC и двигатель вентилятора, используя зрелую конструкцию двигателя с прямым приводом. Он отличается низкими пульсациями крутящего момента и легкими компактными размерами, что идеально соответствует требованиям к мощности дронов, воздушных насосов и радиоуправляемых моделей самолетов.

Технические характеристики и информация о размерах

Модель двигателя ITO MOTOR с внешним ротором ITO-B023-001 работает при номинальном напряжении 7,4 В постоянного тока, а диапазон рабочих температур составляет от -25 ℃ до 40 ℃. Скорость холостого хода достигает 10500 об/мин с допуском ±10%, а максимальный ток холостого хода составляет 0,5 А. Номинальная скорость 9500 об/мин ±10%, максимальный номинальный ток 7А, номинальный крутящий момент 13 мН·м. Минимальный ток срыва составляет 10 А, а минимальный момент срыва — 65 мН·м. Направление вращения поддерживается как по часовой, так и против часовой стрелки, максимальный уровень шума составляет 80 дБА, а номинальный срок службы может достигать 1000 часов. Внешний диаметр 23±0,1 мм, с равномерно распределенными монтажными отверстиями площадью 4 М2. Выводные провода защищены черной термоусадочной трубкой, общая длина провода составляет 45+5 мм. Будучи высокоэффективным двигателем, он обеспечивает хорошую степень преобразования энергии в компактном объеме. Этот двигатель HVAC может обеспечивать стабильное высокоскоростное вращение для небольшого оборудования по циркуляции воздуха. Конструкция вентиляторного двигателя с низким крутящим моментом обеспечивает плавное вращение. Установка двигателя с прямым приводом исключает дополнительные детали трансмиссии и снижает общий вес портативного оборудования.

Структурные расчетные характеристики

Этот двигатель с внешним ротором имеет оптимизированную конструкцию магнитной цепи, позволяющую уменьшить пульсации крутящего момента при высокоскоростном вращении. Ротор этого высокоэффективного двигателя точно сбалансирован, чтобы минимизировать вибрацию. Малый форм-фактор двигателя HVAC позволяет устанавливать его внутри компактных устройств обработки воздуха. Этот вентиляторный двигатель может напрямую приводить в движение крыльчатки без дополнительных редукторов. Легкая конструкция двигателя с прямым приводом помогает снизить вес полезной нагрузки бортового оборудования. Гибкое направление вращения и компактная монтажная конструкция обеспечивают удобство сборки дронов, воздушных насосов и радиоуправляемых моделей при различных схемах сборки.

Основные преимущества

• ITO MOTOR Двигатель с внешним ротором, оптимизированный для небольших пульсаций крутящего момента и плавного вращения на высокой скорости.
• Высокоэффективный двигатель, поддерживает стабильную выходную мощность при низком потреблении тока при номинальной нагрузке.
• Компактный двигатель HVAC, небольшой внешний размер, подходит для мини-устройств циркуляции воздуха и охлаждения.
• Легкий вентиляторный двигатель, хорошо сбалансированный роторный узел для работы на высоких скоростях с низким уровнем вибрации.
• Конструкция двигателя с прямым приводом, простая сборка, меньшее количество компонентов и меньший риск отказа.
• Широкий температурный допуск, надежная работа при низких температурах и переменных условиях работы.

Сценарии применения

Этот двигатель с прямым приводом ITO MOTOR служит легким источником питания для нескольких портативных устройств. Комбинация двигателя с внешним ротором и высокоэффективного двигателя обеспечивает высокую скорость вращения. Этот двигатель HVAC можно использовать в небольших модулях охлаждения и циркуляции воздуха. В качестве двигателя вентилятора он подходит для небольших устройств продувки и нагнетания воздуха. Двигатель с прямым приводом широко применяется в дронах, воздушных насосах и радиоуправляемых моделях самолетов, обеспечивая стабильную мощность в компактном пространстве.

Примечания по эксплуатации

Выбирайте этот двигатель с внешним ротором для устройств, совместимых с рабочим напряжением 7,4 В постоянного тока. Избегайте непрерывной работы с заблокированным ротором, чтобы защитить этот высокоэффективный двигатель. Подберите к этому двигателю прямого привода ITO MOTOR подходящий контроллер бесщеточного двигателя. Регулярно проверяйте изоляцию проводки и монтажные крепления, чтобы обеспечить стабильную работу двигателя HVAC и двигателя вентилятора для дронов, воздушных насосов и моделей RC.
