Обзор продукта

Непрерывная работа Двигатель постоянного тока с внешним ротором ITO 23BL07 представляет собой компактный двигатель с внешним ротором производства ITO MOTOR. Этот высокоэффективный двигатель может быть сконфигурирован как двигатель HVAC и двигатель вентилятора, оснащенный двигателем с прямым приводом для надежной непрерывной работы. Он подходит для беспилотных летательных аппаратов, воздушных насосов и моделей самолетов, обеспечивая стабильную вращательную мощность в компактном ограниченном пространстве для установки.

Технические характеристики и размеры

Модель двигателя с внешним ротором ITO MOTOR ITO-B023-001 работает при номинальном напряжении 7,4 В постоянного тока и диапазоне рабочих температур от -25 ℃ до 40 ℃. Скорость холостого хода достигает 10500 об/мин с допуском ±10%, а максимальный ток холостого хода составляет 0,5 А. Номинальная скорость 9500 об/мин ±10%, максимальный номинальный ток 7А и номинальный крутящий момент 13 мН·м. Минимальный ток срыва составляет 10 А, а минимальный момент срыва — 65 мН·м. Направление вращения поддерживает CW или CCW. Максимальный уровень шума составляет 80 дБА, а номинальный срок службы может достигать 1000 часов. Его внешний диаметр составляет 23±0,1 мм, с четырьмя равномерно расположенными отверстиями для крепежных винтов M2. Выводы проводов защищены черными термоусадочными муфтами. Будучи высокоэффективным двигателем, он сохраняет стабильную работу в условиях легкой и средней нагрузки. Этот двигатель HVAC может обеспечить высокую скорость вращения для небольшого оборудования для циркуляции воздуха. Конструкция внешнего ротора вентиляторного двигателя обеспечивает высокую скорость вращения. В конструкции двигателя с прямым приводом отсутствуют дополнительные детали трансмиссии и уменьшен общий размер сборки.

Конструктивные особенности проектирования

В этом двигателе с внешним ротором используется миниатюрная конструкция внешнего ротора для достижения высокой скорости вращения в пределах небольшого контура. Ротор этого высокоэффективного двигателя динамически сбалансирован для снижения вибрации при работе на высоких скоростях. Компактный размер двигателя HVAC позволяет легко интегрировать его в небольшие устройства для перекачки воздуха и вентиляции. Этот вентиляторный двигатель имеет легкую конструкцию, соответствующую требованиям к предельному весу моделей самолетов. Конструкция двигателя с прямым приводом напрямую приводит в движение нагрузку без набора шестерен, что помогает снизить общий вес и потери мощности. Двигатель поддерживает вращение как по часовой стрелке, так и против часовой стрелки, что соответствует различным требованиям к сборке оборудования.

Основные преимущества

• ITO MOTOR Двигатель с внешним ротором, компактный, малого форм-фактора с возможностью непрерывной работы на высокой скорости
• Высокоэффективный двигатель, оптимизированная выходная мощность для портативных устройств с батарейным питанием.
• Легкий двигатель HVAC, простая интеграция с небольшим воздушным насосом и миниатюрными устройствами циркуляции воздуха.
• Высокоскоростной вентиляторный двигатель, стабильная производительность на высоких оборотах для компактного оборудования с воздушным потоком.
• Конструкция двигателя с прямым приводом, без коробки передач для снижения веса и упрощения механической сборки.
• Поддержка двойного направления вращения, может работать по часовой или против часовой стрелки, подходит для беспилотных летательных аппаратов и моделей самолетов.

Сценарии применения

Этот двигатель с прямым приводом ITO MOTOR служит компактным источником питания для портативного вращающегося оборудования. Комбинация двигателя с внешним ротором и высокоэффективного двигателя обеспечивает легкую высокоскоростную мощность. Этот двигатель HVAC идеально подходит для небольших воздушных насосов и миниатюрных устройств для перемещения воздуха. В качестве двигателя вентилятора он обеспечивает быстрое вращение небольших нагнетательных агрегатов. Характеристики двигателя с прямым приводом идеально подходят для беспилотных летательных аппаратов и авиамоделей, которым требуется малый вес и надежная непрерывная работа.

Примечания по эксплуатации

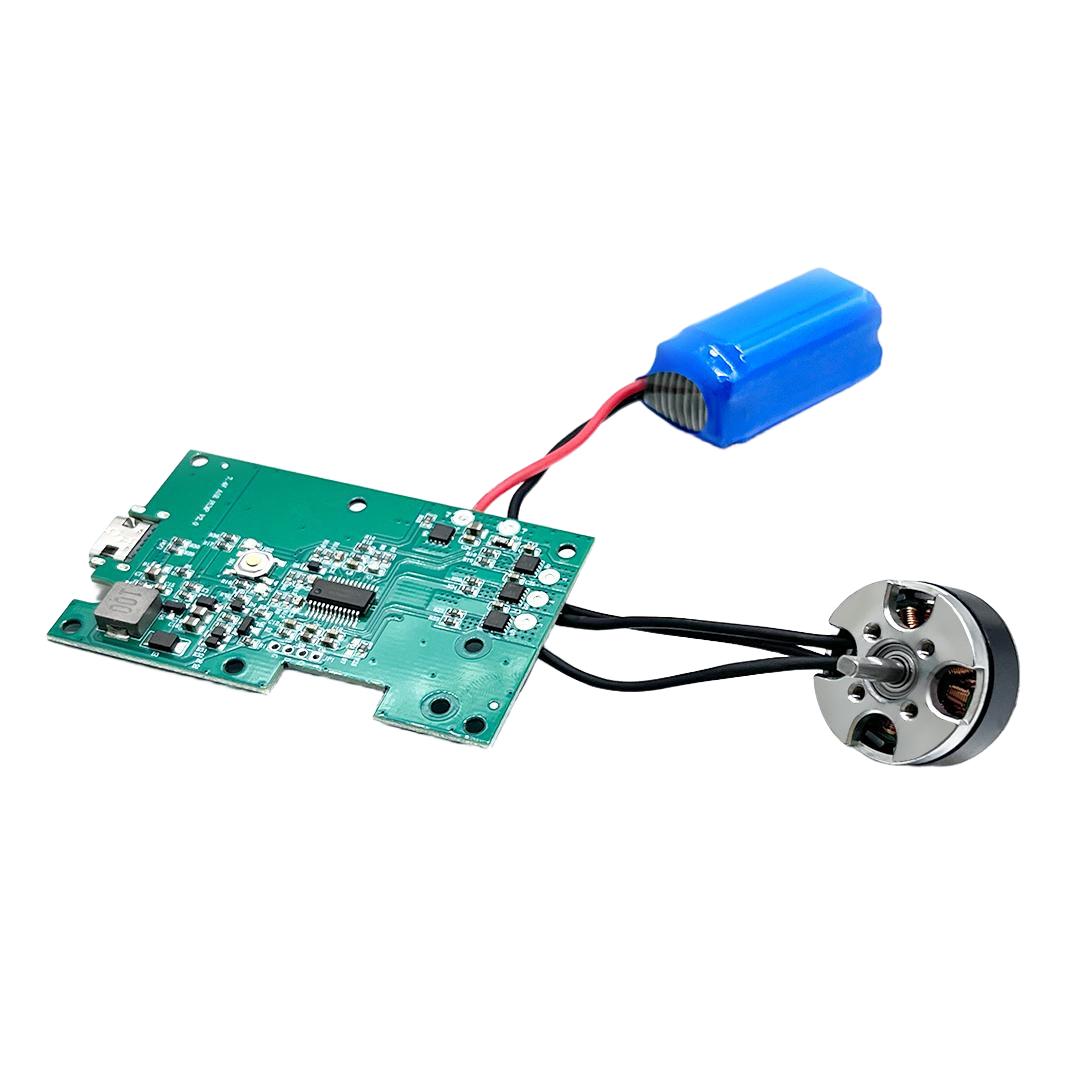

Выбирайте этот двигатель с внешним ротором для устройств, соответствующих его номинальному напряжению 7,4 В постоянного тока. Избегайте длительного останова работы, чтобы защитить этот высокоэффективный двигатель. Соедините этот двигатель с прямым приводом ITO MOTOR с подходящим бесщеточным контроллером. Регулярно проверяйте изоляцию проводки и монтажные крепления, чтобы двигатель HVAC и двигатель вентилятора работали стабильно на беспилотных летательных аппаратах, воздушных насосах и моделях самолетов.
