Обзор продукта

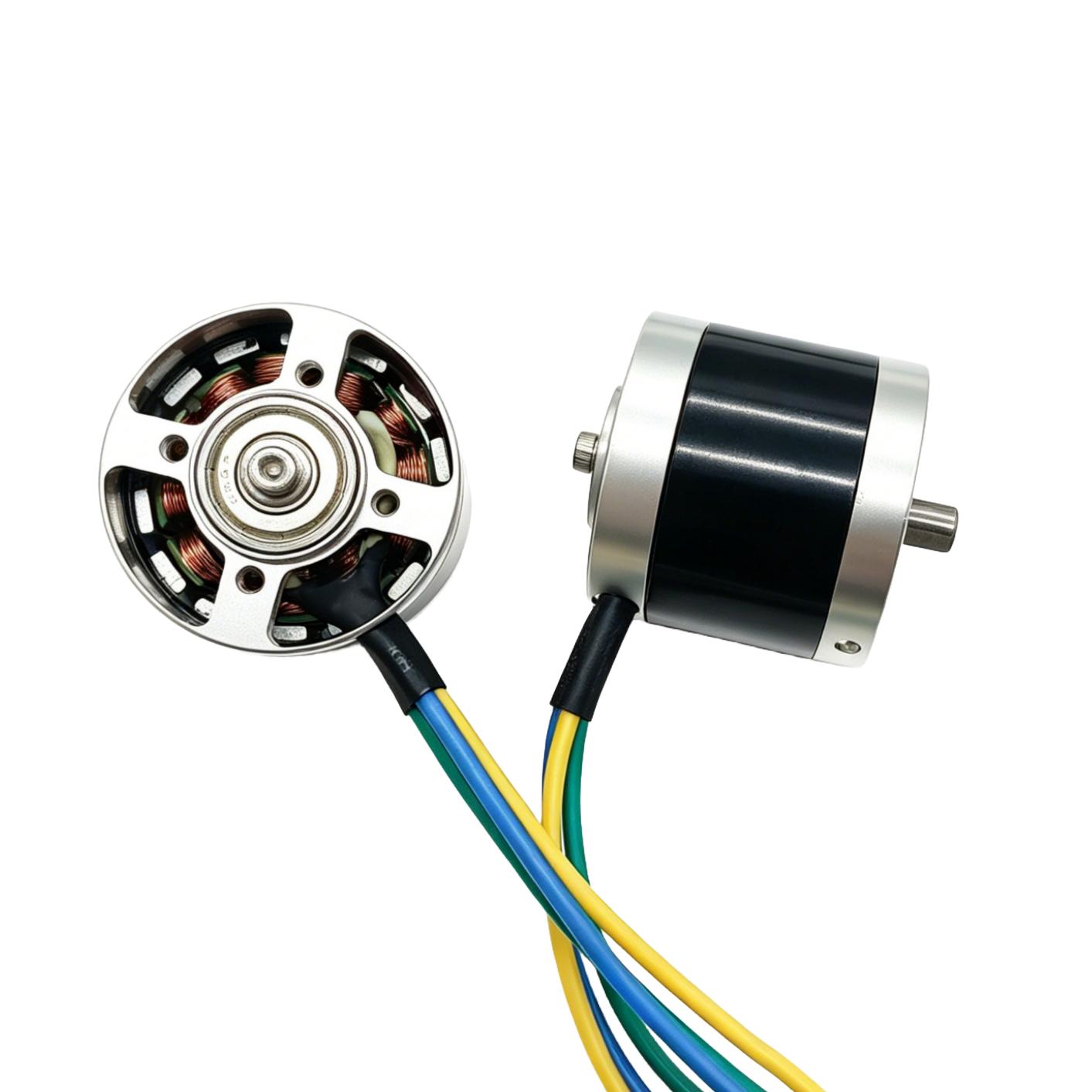

ITO 50BL20 Малошумный двигатель с внешним ротором BLDC — это высокопроизводительный двигатель с внешним ротором производства ITO MOTOR. Этот высокоэффективный двигатель можно использовать в качестве двигателя HVAC и двигателя вентилятора, построенного по принципу двигателя с прямым приводом. Он имеет бесщеточную структуру постоянного тока с низким уровнем шума и длительным сроком службы, подходящую для непрерывной работы вентиляции, отвода тепла и другого механического оборудования.

Технические характеристики и размеры

Эта модель двигателя с внешним ротором ITO-B0050020-001 работает при номинальном напряжении 24 В постоянного тока и рабочей температуре в диапазоне от -25 ℃ до 40 ℃. Скорость холостого хода достигает 8500 об/мин ±10%, а максимальный ток холостого хода составляет 1,35 А. Его номинальная скорость составляет 7500 об/мин ±10%, максимальный номинальный ток — 10 А, номинальный крутящий момент — 0,2 Нм. Максимальный ток срыва — 50 А, направление вращения — против часовой стрелки, уровень шума — 60 дБ на расстоянии 1 метр. Срок службы без нагрузки может достигать 5000 часов. Внешний размер и монтажная конструкция имеют монтажные отверстия 4-M4 для стабильной сборки. Он включает в себя провода датчика Холла и провода трехфазного двигателя с указанными сечениями для надежной передачи сигнала и мощности. Будучи высокоэффективным двигателем, он обеспечивает стабильное преобразование энергии при постоянной нагрузке. Этот двигатель HVAC поддерживает длительную непрерывную работу систем обработки воздуха. Конструкция вентилятора с низким уровнем шума обеспечивает бесшумную циркуляцию воздуха. В двигателе с прямым приводом отсутствуют промежуточные конструкции трансмиссии, чтобы уменьшить механические потери и вибрацию.

Структурные расчетные характеристики

Этот двигатель с внешним ротором оснащен обратной связью от датчика Холла для обеспечения точного контроля скорости. Оптимизация баланса внутренней обмотки и ротора этого высокоэффективного двигателя подавляет шум при вращении на высокой скорости. Прочная монтажная схема двигателя HVAC гарантирует стабильную фиксацию в течение длительного времени эксплуатации. Этот вентиляторный двигатель может напрямую приводить в движение крыльчатки без коробки передач. В двигателе с прямым приводом используются отдельные сигнальные провода Холла и провода фазы питания, что упрощает проводку и повышает стабильность системы для автоматизированного оборудования.

Основные преимущества

• ITO MOTOR Двигатель с внешним ротором, прецизионный сбалансированный ротор для работы с низким уровнем шума.
• Высокоэффективный двигатель, стабильное преобразование энергии и низкое потребление тока холостого хода.
• Надежный двигатель HVAC, обеспечивающий длительную непрерывную работу вентиляционного оборудования.
• Тихий двигатель вентилятора, уровень шума всего 60 дБ для чувствительных к шуму приложений.
• Конструкция двигателя с прямым приводом, отсутствие редуктора, меньшая вибрация и меньшие затраты на техническое обслуживание.
• Оснащен датчиком Холла, регулированием скорости с обратной связью и стабильными характеристиками вращения.

Сценарии применения

Двигатель с прямым приводом ITO MOTOR представляет собой надежный силовой агрегат для нескольких роторных машин. Комбинация двигателя с внешним ротором и высокоэффективного двигателя обеспечивает стабильную вращательную мощность. Этот двигатель HVAC подходит для систем циркуляции воздуха, теплообмена и внутренней вентиляции. В качестве вентиляторного двигателя он идеально подходит для охлаждающих вентиляторов и воздуходувок. Двигатель с прямым приводом также применим для другого автоматизированного оборудования, требующего низкого уровня шума и длительного срока службы.

Примечания по эксплуатации

Используйте этот двигатель с внешним ротором в диапазоне номинального напряжения 24 В постоянного тока. Подключите этот высокоэффективный двигатель к совместимому контроллеру BLDC, поддерживающему сигнал датчика Холла. Надежно закрепите двигатель системы отопления, вентиляции и кондиционирования воздуха и двигатель вентилятора, используя стандартные монтажные отверстия. Следите за тем, чтобы провода Холла и провода силовой фазы были правильно подсоединены, чтобы обеспечить стабильную работу двигателя с прямым приводом и обеспечить ожидаемый срок службы.
