Обзор продукта

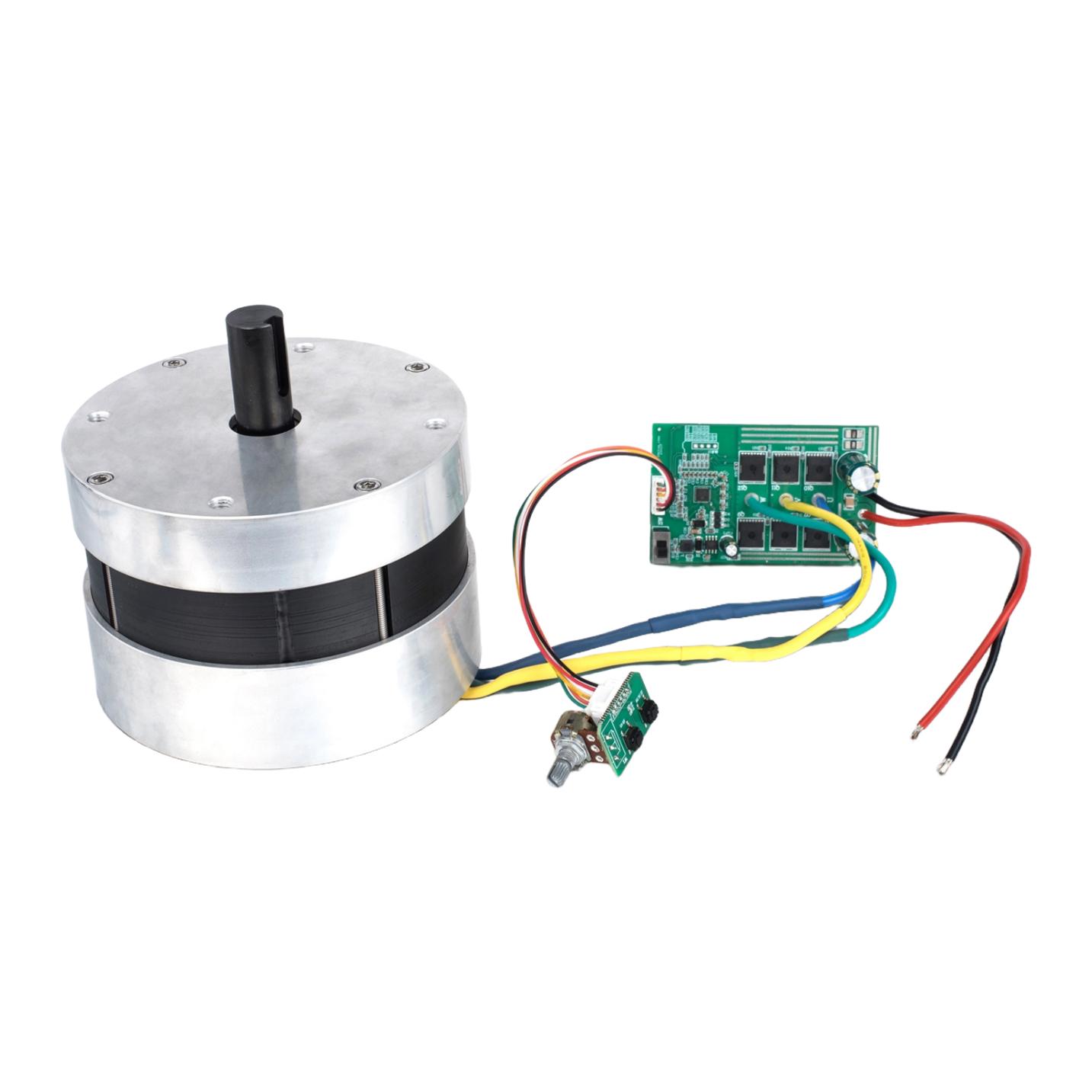

Бесщеточный двигатель IBL 134SW с низким уровнем вибрации — это высокоэффективный двигатель с внутренним ротором, разработанный ITO MOTOR. Этот бесщеточный двигатель постоянного тока работает как мощный промышленный роторный двигатель и изготовлен как прецизионный роторный двигатель со строгим контролем динамического баланса. Оптимизированная конструкция конструкции обеспечивает компактную компоновку двигателя, сохраняя при этом высокую выходную мощность, что делает его пригодным для силового оборудования с большой нагрузкой, новых систем энергетической мобильности и различных промышленных приводов.

Электрические параметры производительности

Эта серия бесщеточных двигателей постоянного тока ITO MOTOR включает в себя две основные модели. ITO-134BL01 работает при номинальном напряжении 48 В, номинальном токе 41,7 А, номинальном крутящем моменте 8 Нм, номинальной скорости 3000 об/мин, КПД достигает 90%, а номинальная выходная мощность составляет 2000 Вт. ITO-134BL02 имеет номинальное напряжение 72 В, номинальный ток 41,7 А, номинальный крутящий момент 8 Нм, номинальную скорость 5000 об/мин, эффективность 90% и номинальную выходную мощность 3000 Вт. Дополнительный вариант поддерживает номинальное напряжение 72 В постоянного тока, скорость холостого хода 10 000 об/мин и выходную мощность 6 000 Вт. Будучи двигателем с внутренним ротором, он обеспечивает стабильную передачу крутящего момента при постоянной большой нагрузке. Этот промышленный роторный двигатель обеспечивает высокую эффективность преобразования энергии, а конструкция прецизионного роторного двигателя подавляет вибрацию во время высокоскоростного вращения. Компактная конструкция корпуса двигателя экономит место для установки при интеграции системы.

Механическая структура и размеры

Контурный чертеж двигателя с внутренним ротором ITO MOTOR определяет точные механические размеры. Внешний диаметр основного корпуса составляет Ø140 мм, общая осевая длина — 137 мм. Монтажный фланец имеет круг из 4 равномерно распределенных винтовых отверстий M8 с делительной окружностью Ø120, что обеспечивает стабильную установку. Выходной вал имеет шпоночную канавку для надежной передачи крутящего момента, с контролируемыми размерными допусками на сегментах вала. Этот бесщеточный двигатель постоянного тока поддерживает направления вращения как против часовой стрелки, так и по часовой. Жесткий корпус промышленного роторного двигателя повышает устойчивость конструкции. Прецизионный роторный двигатель подвергается строгой динамической балансировке для снижения вибрации и шума. Форм-фактор компактного двигателя сочетает в себе высокую удельную мощность и удобство сборки.

Основные преимущества

• ITO MOTOR Двигатель с внутренним ротором, бесщеточная конструкция снижает потери на трение и продлевает срок службы при постоянной большой нагрузке.
• Высокоэффективный бесщеточный двигатель постоянного тока с КПД до 90%, снижающий энергопотребление при длительной работе.
• Промышленный роторный двигатель с высокой плотностью мощности, поддерживающий несколько классов мощности от 2000 Вт до 6000 Вт для различных задач в тяжелых условиях.
• Прецизионный роторный двигатель с низким уровнем вибрации, плавным вращением и меньшим механическим встряхиванием на высокой рабочей скорости.
• Стандартизированное производство ITO MOTOR, полная таблица параметров и поддержка технических чертежей для индивидуальной модификации и массового заказа.
• Компактная механическая конструкция двигателя, встроенный фланцевый монтаж упрощает установку на промышленное оборудование и новое энергетическое оборудование.

Сценарии применения

Этот компактный двигатель ITO MOTOR служит основным приводным компонентом для тяжелого промышленного оборудования и новых мощных устройств для транспортировки энергии. Комбинация двигателя с внутренним ротором и бесщеточного двигателя постоянного тока обеспечивает стабильно высокий крутящий момент. Этот промышленный роторный двигатель может применяться в тяжелой погрузочно-разгрузочной технике, мощных электромобилях и автоматизированном роторном оборудовании. Как прецизионный роторный двигатель он хорошо работает в системах, требующих низкой вибрации и высокой эффективности при непрерывной работе.

Рекомендации по эксплуатации

Выберите подходящую модель этого бесщеточного двигателя постоянного тока в соответствии с требованиями к напряжению и мощности системы. Избегайте постоянной перегрузки, превышающей номинальный крутящий момент двигателя с внутренним ротором. Подберите совместимый контроллер двигателя и систему охлаждения для моделей высокой мощности. Установите компактный двигатель ITO MOTOR, следуя официальному габаритному чертежу. Регулярная проверка монтажных креплений и рассеивания тепла помогает поддерживать стабильную работу этого промышленного роторного двигателя и прецизионного роторного двигателя в долгосрочной эксплуатации.
