Обзор продукта

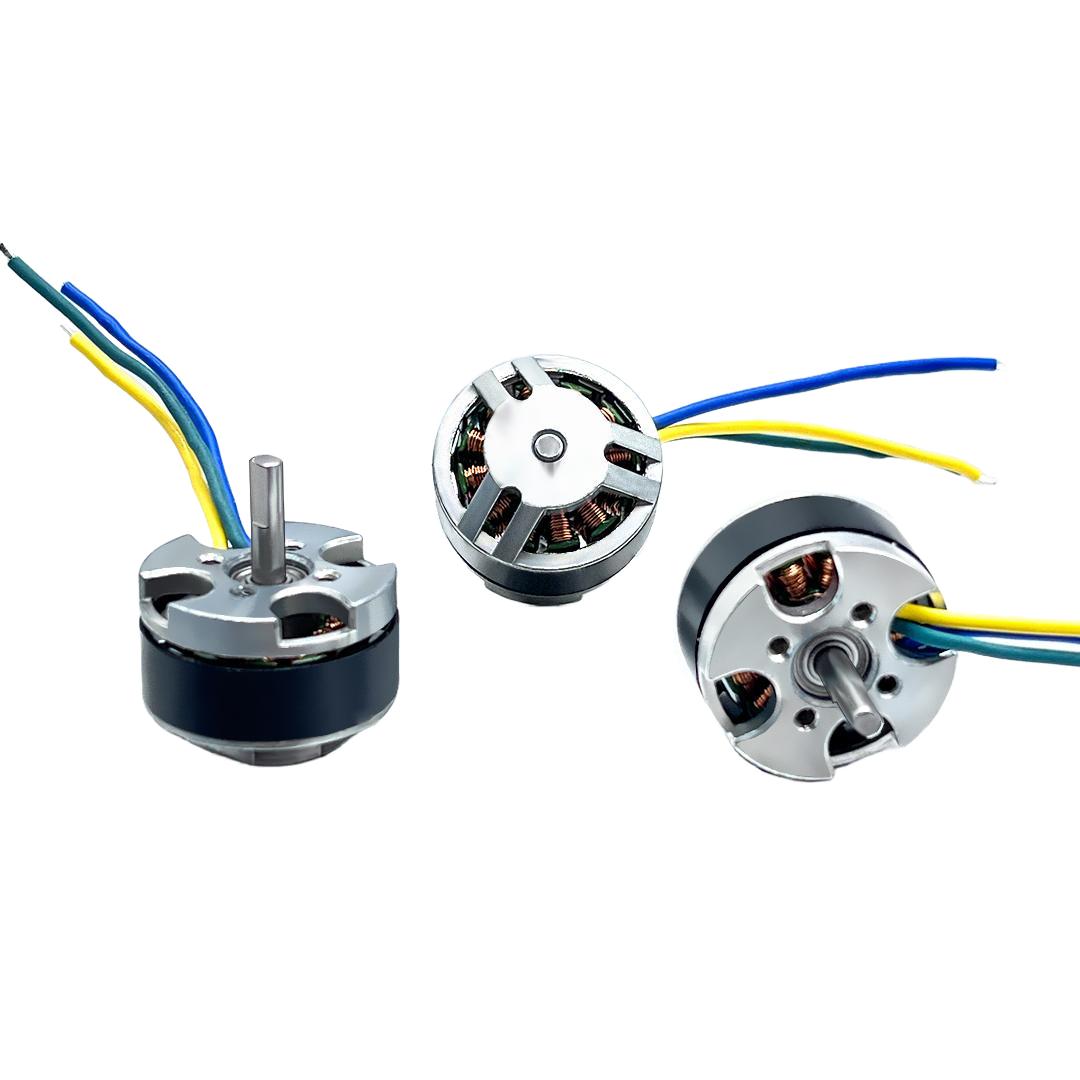

ITO 23BL07 Бесщеточный двигатель малого размера с внешним ротором — это компактный двигатель с внешним ротором производства ITO MOTOR. Этот высокоэффективный двигатель может работать как двигатель HVAC и двигатель вентилятора, используя конструкцию двигателя с прямым приводом и миниатюрной конструкцией. Он широко используется в беспилотных летательных аппаратах, воздушных насосах и моделях самолетов, обеспечивая стабильную выходную мощность в ограниченном пространстве для установки.

Технические характеристики и данные о размерах

Модель двигателя с внешним ротором ITO MOTOR ITO-B023-001 работает при номинальном напряжении 7,4 В постоянного тока и рабочей температуре в диапазоне от -25 ℃ до 40 ℃. Скорость холостого хода достигает 10500 об/мин с допуском ±10%, а максимальный ток холостого хода составляет 0,5 А. Номинальная скорость 9500 об/мин ±10%, максимальный номинальный ток 7А и номинальный крутящий момент 13 мН·м. Минимальный ток срыва составляет 10 А, а минимальный момент срыва — 65 мН·м. Направление вращения поддерживает как CW, так и CCW. Максимальный уровень шума составляет 80 дБА, а срок службы может достигать 1000 часов. Общий внешний диаметр составляет Φ23±0,1 мм, с равномерно распределенными монтажными отверстиями размером 4 М2. Выводные провода защищены черными термоусадочными муфтами. Будучи высокоэффективным двигателем, он обеспечивает хорошее преобразование энергии даже при высокой скорости вращения. Этот двигатель HVAC имеет миниатюрный корпус, подходящий для компактных конструкций с циркуляцией воздуха. В качестве двигателя вентилятора он обеспечивает легкое и быстрое вращение. В конструкции двигателя с прямым приводом отсутствуют дополнительные компоненты трансмиссии, что позволяет снизить общий вес сборки.

Конструктивные особенности проектирования

В этом двигателе с внешним ротором используется миниатюрная конструкция внешнего ротора для уменьшения общего объема и веса. Ротор этого высокоэффективного двигателя точно сбалансирован для высокоскоростного вращения. Компактная конструкция двигателя HVAC может быть интегрирована в небольшие устройства для перекачки воздуха. Этот вентиляторный двигатель обеспечивает быструю реакцию воздушного потока при небольшом весе. Конструкция двигателя с прямым приводом напрямую передает крутящий момент на нагрузки без зубчатых передач, помогая снизить общий вес беспилотных летательных аппаратов и моделей самолетов. Двигатель поддерживает двунаправленное вращение и может сохранять стабильную работу в условиях низких температур.

Основные преимущества

• ITO MOTOR Двигатель с внешним ротором, сверхкомпактный малый форм-фактор для оборудования с ограниченным пространством
• Высокоэффективный двигатель, оптимизированное преобразование энергии для высокоскоростных миниатюрных силовых установок.
• Легкий двигатель HVAC, подходит для мини-оборудования для циркуляции воздуха и подачи воздуха.
• Мотор вентилятора с высоким откликом, быстрая регулировка скорости для портативных воздушных устройств.
• В конструкции двигателя с прямым приводом отсутствуют детали шестерен, что позволяет снизить вес и уменьшить механические неисправности.
• Широкий температурный допуск, надежная работа при температуре от -25 ℃ до 40 ℃ для устройств наружного применения.

Сценарии применения

Этот двигатель с прямым приводом ITO MOTOR служит компактным источником питания для нескольких портативных устройств. Комбинация двигателя с внешним ротором и высокоэффективного двигателя обеспечивает легкую высокоскоростную мощность. Этот двигатель HVAC работает с микровоздушными насосами и небольшими вентиляционными установками. В качестве вентиляторного двигателя он поддерживает миниатюрные конструкции для нагнетания воздуха. Характеристики двигателя с прямым приводом делают его идеальным для беспилотных летательных аппаратов, воздушных насосов и моделей самолетов, которым требуется легкий вес и быстрый динамический отклик.

Примечания по эксплуатации

Выбирайте этот двигатель с внешним ротором для устройств, соответствующих его номинальному напряжению 7,4 В постоянного тока. Избегайте непрерывной работы с заблокированным ротором, чтобы защитить этот высокоэффективный двигатель. Соедините этот двигатель с прямым приводом ITO MOTOR с соответствующим бесщеточным контроллером. Регулярно проверяйте изоляцию проводов и монтажные отверстия, чтобы обеспечить надежную работу двигателя HVAC и двигателя вентилятора для беспилотных летательных аппаратов, воздушных насосов и моделей самолетов.
