Обзор продукта

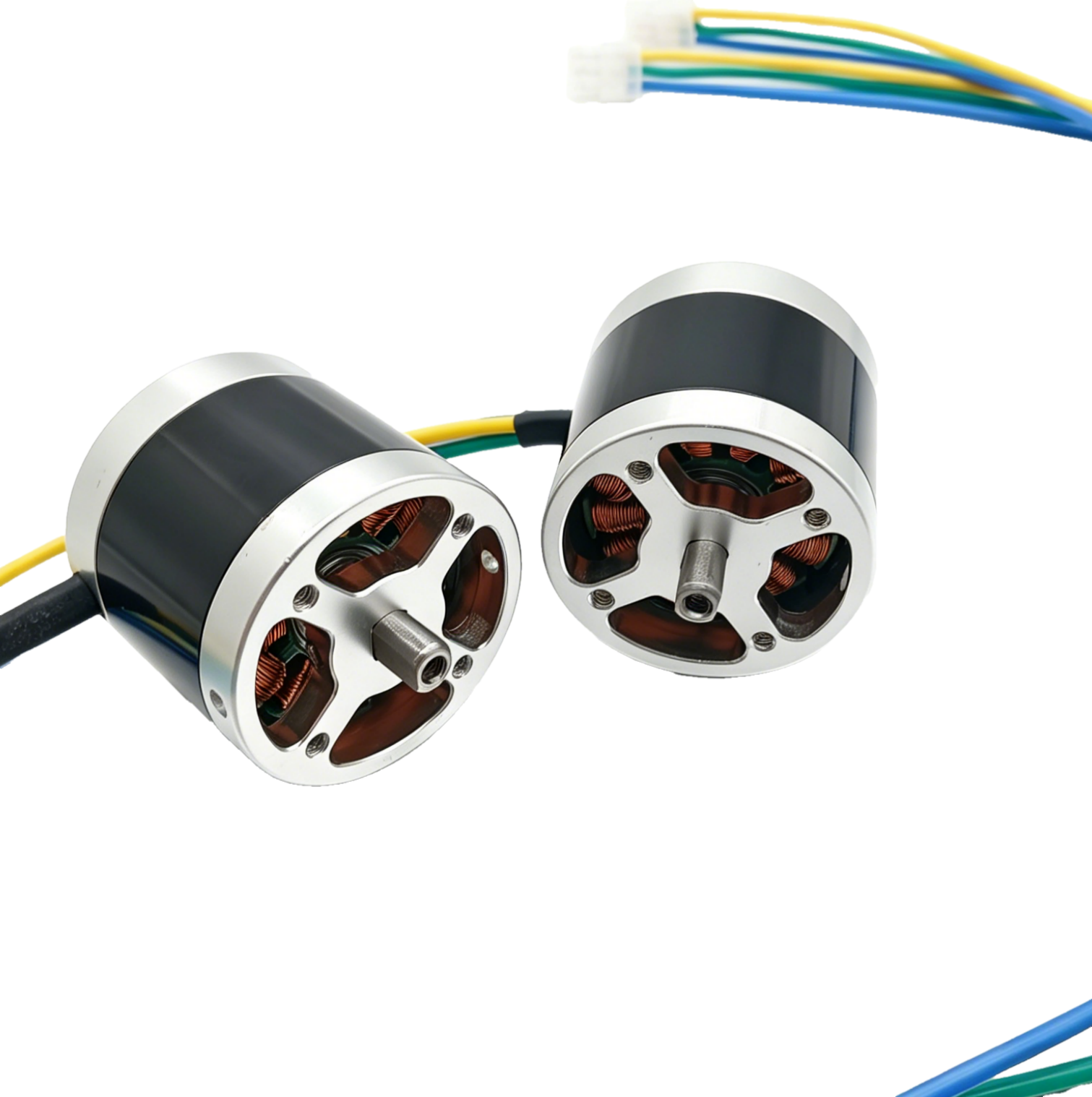

ITO 50BL20 Малошумный двигатель с внешним ротором BLDC — это надежный двигатель с внешним ротором производства ITO MOTOR. Этот высокоэффективный двигатель можно использовать в качестве двигателя HVAC и двигателя вентилятора, используя проверенную конструкцию двигателя с прямым приводом. Он обеспечивает бесшумную работу и длительный срок службы, подходит для непрерывно работающего вращающегося оборудования, требующего стабильного крутящего момента и низкого уровня шума.

Технические характеристики и размеры

Эта модель двигателя с внешним ротором ITO-B0050020-001 работает при номинальном напряжении 24 В постоянного тока и имеет рабочую температуру в диапазоне от -25 ℃ до 40 ℃. Скорость холостого хода составляет 8500 об/мин с допуском ±10%, а максимальный ток холостого хода составляет 1,35 А. Его номинальная скорость составляет 7500 об/мин ±10%, максимальный номинальный ток достигает 10 А, а номинальный крутящий момент составляет 0,2 Нм. Максимальный ток остановки составляет 50 А, а направление вращения по умолчанию — против часовой стрелки. Уровень шума составляет 60 дБ, измеренный на расстоянии 1 метр, а срок службы без нагрузки может достигать 5000 часов. Внешний диаметр двигателя составляет 50 ± 0,1 мм, с 4 монтажными отверстиями М4. В комплект проводки входят провода датчика Холла и провода трехфазного двигателя с указанными калибрами AWG для стабильной передачи сигнала и мощности. Будучи высокоэффективным двигателем, он обеспечивает хорошую эффективность преобразования энергии при постоянной нагрузке. Этот двигатель HVAC обеспечивает постоянное вращение систем обработки воздуха и вентиляции. Низкий уровень шума двигателя вентилятора гарантирует тихую работу. В конструкции двигателя с прямым приводом отсутствуют промежуточные компоненты трансмиссии, что позволяет снизить механические потери и вибрацию.

Структурные и электрические особенности

Этот двигатель с внешним ротором оснащен обратной связью от датчика Холла для точного управления скоростью и положением. Внутренняя обмотка этого высокоэффективного двигателя хорошо изготовлена, чтобы уменьшить накопление тепла во время длительной работы. Стандартная монтажная схема двигателя HVAC обеспечивает легкую сборку в вентиляционные модули. Этот вентиляторный двигатель может напрямую соединяться с крыльчатками благодаря конструкции двигателя с прямым приводом. Отдельные сигнальные провода Холла и провода фазы питания помогают избежать помех сигнала и повысить стабильность работы для продолжительной непрерывной работы.

Основные преимущества

• ITO MOTOR Двигатель с внешним ротором, специально настроенный для работы с низким уровнем шума BLDC.
• Высокоэффективный двигатель, стабильная выходная мощность с контролируемым потреблением тока.
• Универсальный двигатель HVAC, поддерживает длительную непрерывную работу оборудования циркуляции воздуха.
• Тихий двигатель вентилятора, уровень шума всего 60 дБ, что соответствует требованиям малошумного применения.
• Конструкция двигателя с прямым приводом, меньшее количество механических деталей, снижение вибрации и объем работ по техническому обслуживанию.
• Оборудован датчиком Холла, точный контроль скорости и стабильное вращение.

Сценарии применения

Этот двигатель с прямым приводом ITO MOTOR работает как устойчивый источник питания для многих вращающихся устройств. Комбинация двигателя с внешним ротором и высокоэффективного двигателя обеспечивает надежную вращательную силу. Этот двигатель HVAC подходит для оборудования вентиляции, теплообмена и циркуляции воздуха. В качестве вентиляторного двигателя он идеально подходит для охлаждающих вентиляторов и воздуходувок. Двигатель с прямым приводом также подходит для другого оборудования, требующего низкого уровня шума, длительного срока службы и точного контроля скорости.

Примечания по эксплуатации

Запустите двигатель с внешним ротором в диапазоне номинального напряжения 24 В постоянного тока. Соедините этот высокоэффективный двигатель с соответствующим контроллером BLDC с поддержкой датчика Холла. Надежно закрепите двигатель системы отопления, вентиляции и кондиционирования воздуха и двигатель вентилятора, используя предусмотренные монтажные отверстия. Регулярно проверяйте соединения проводов, чтобы обеспечить стабильную работу двигателя с прямым приводом и продлить срок его службы.
