Обзор продукта

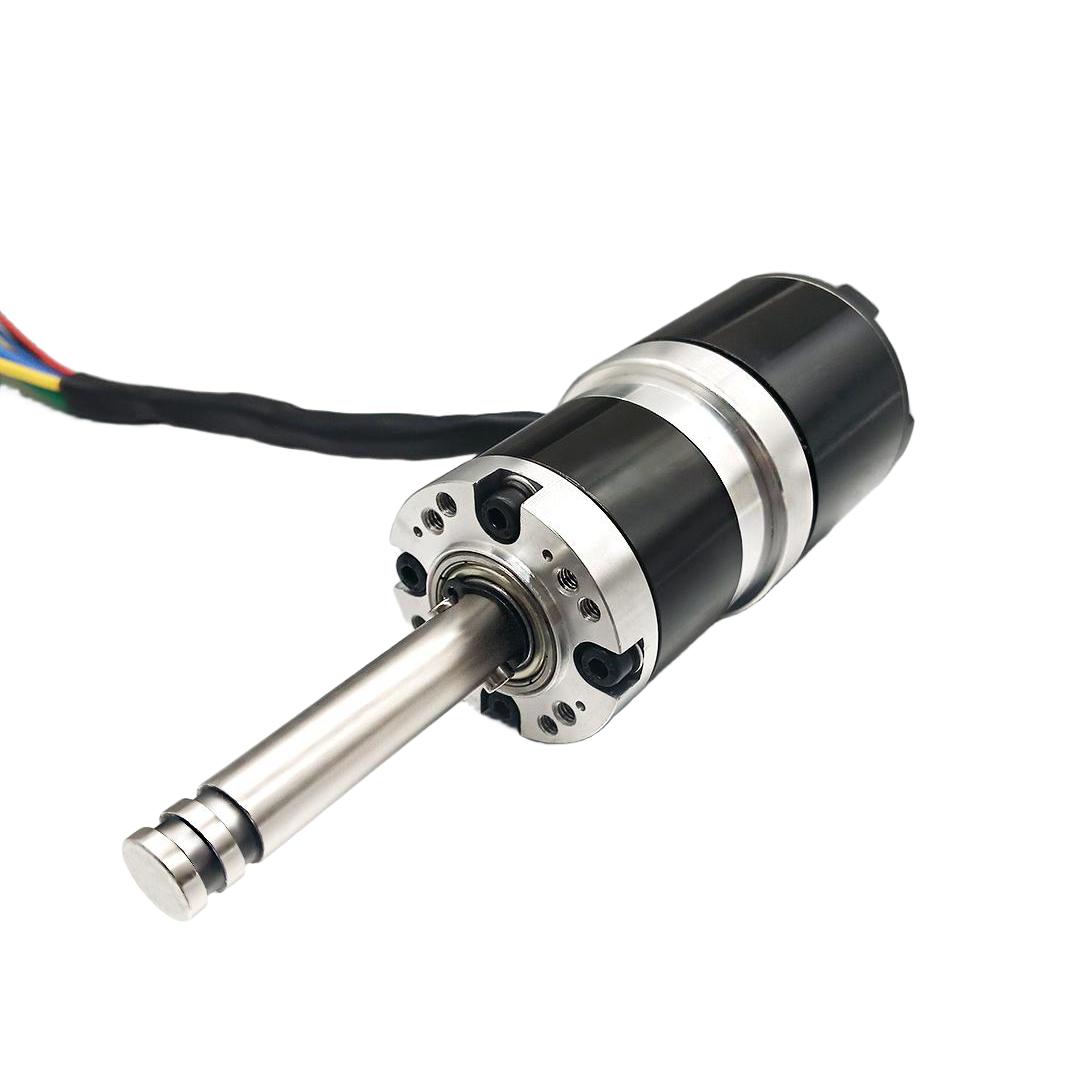

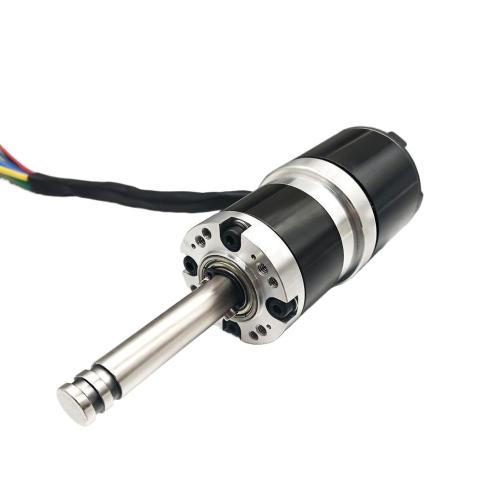

ITO-BO050060G-001 Мотор-редуктор постоянного тока Micro представляет собой компактный мотор-редуктор производства ITO MOTOR. Этот мотор-редуктор постоянного тока оснащен двухступенчатым планетарным редуктором, а мотор-редуктор переменного тока может быть выбран в качестве альтернативной схемы питания для стационарного оборудования. Этот планетарный мотор-редуктор обеспечивает высокий выходной крутящий момент при небольших размерах, и клиенты также могут оценить прямоугольный мотор-редуктор и червячный мотор-редуктор, когда сталкиваются с различными требованиями к пространству и трансмиссии. Двигатель работает при напряжении 24 В постоянного тока и имеет номинальную мощность 90 Вт, подходит для автоматизации и небольшого оборудования, требующего низкой скорости и высокого крутящего момента.

Технические характеристики

Эта модель мотор-редуктора ITO-B0050060-001 представляет собой бесщеточный двигатель постоянного тока с номинальным напряжением 24 В постоянного тока, номинальной мощностью 90 Вт, номинальным током 7 А и номинальной скоростью 4750 об/мин ± 10%. Его номинальный крутящий момент достигает более 0,26 Нм, а срок службы может составлять не менее 5000 часов. Редуктор имеет передаточное число 35:1 с двумя ступенями. Выходной крутящий момент редуктора составляет 7,2 Нм, выходная скорость 135 об/мин ± 10%, номинальный ток около 7 А, эффективность трансмиссии около 80%. Уровень шума составляет ≤58 дБ при измерении на расстоянии 100 см. Максимальная радиальная нагрузка составляет 500 Н, а максимальная осевая нагрузка — 350 Н. Он может выдерживать мгновенный крутящий момент, в 2 раза превышающий номинальный крутящий момент. Класс изоляции B, степень защиты соответствует стандартным требованиям, а рабочая температура варьируется от -10℃ до +40℃. В комплект входит сигнальный провод Холла и провод фазы питания для регулирования скорости с обратной связью. Как мотор-редуктор постоянного тока он поддерживает стабильную работу при низком напряжении. Если требуется питание от сети, можно выбрать мотор-редуктор переменного тока. Этот планетарный мотор-редуктор обладает высокой эффективностью передачи. При особой компоновке установки в качестве альтернативных решений трансмиссии можно использовать прямоугольный мотор-редуктор и червячный мотор-редуктор.

Структура и особенности подключения

Этот мотор-редуктор оснащен двухступенчатой ​​планетарной передачей для снижения скорости и увеличения крутящего момента. Компактный габаритный размер экономит место для установки небольших автоматизированных устройств. Редукторный двигатель постоянного тока имеет обратную связь с датчиком Холла для обеспечения точного контроля скорости и стабильного вращения. Планетарная конструкция этого двигателя с планетарной передачей обеспечивает плавное зацепление шестерен и низкий люфт. Если у клиентов есть особые требования к компоновке, они могут сравнить характеристики мотор-редуктора переменного тока, прямоугольного мотор-редуктора и червячного мотор-редуктора, чтобы они соответствовали различным механическим конструкциям. Длина подводящего провода двигателя составляет 440 мм, с отдельным проводом фазы питания и сигнальным проводом Холла для упрощения работ по подключению.

Основные преимущества

• Мотор-редуктор ITO MOTOR, компактный микроразмер с высоким крутящим моментом для ограниченного пространства для установки
• Редукторный двигатель постоянного тока, входное напряжение 24 В постоянного тока, стабильная работа для устройств автоматизации с батарейным питанием.
• Дополнительный мотор-редуктор переменного тока для стационарного оборудования с питанием от источника переменного тока
• Планетарный мотор-редуктор, двухступенчатое передаточное число 35:1, КПД трансмиссии около 80 %.
• Несколько альтернативных типов, включая прямоугольный мотор-редуктор и червячный мотор-редуктор для различных нужд компоновки.
• Низкий уровень шума ≤58 дБ, длительный срок службы ≥5000 часов, высокая устойчивость к нагрузкам и ударный момент.

Сценарии применения

Этот мотор-редуктор широко используется в небольших автоматизированных машинах, интеллектуальном конвейерном оборудовании и прецизионных устройствах перемещения. Редукторный двигатель постоянного тока подходит для мобильного низковольтного оборудования. Пользователи могут переключиться на мотор-редуктор переменного тока для стационарных промышленных машин. Этот планетарный мотор-редуктор хорошо работает в проектах, требующих низкой скорости и высокого крутящего момента. Когда механическая компоновка ограничена, можно использовать прямоугольный мотор-редуктор и червячный мотор-редуктор для удовлетворения различных требований к углу передачи.

Примечания по эксплуатации

Подключите этот мотор-редуктор к источнику питания 24 В постоянного тока и совместимому бесщеточному контроллеру с опорой Hall. Не превышайте максимальную радиальную и осевую нагрузку этого мотор-редуктора постоянного тока. Выбирайте мотор-редуктор переменного тока только в том случае, если в вашей системе используется источник переменного тока. Сравните планетарный мотор-редуктор, прямоугольный мотор-редуктор и червячный мотор-редуктор в зависимости от места установки и целевой эффективности трансмиссии. Избегайте постоянных перегрузок, чтобы защитить детали редуктора и продлить срок службы двигателя.
