Обзор продукта

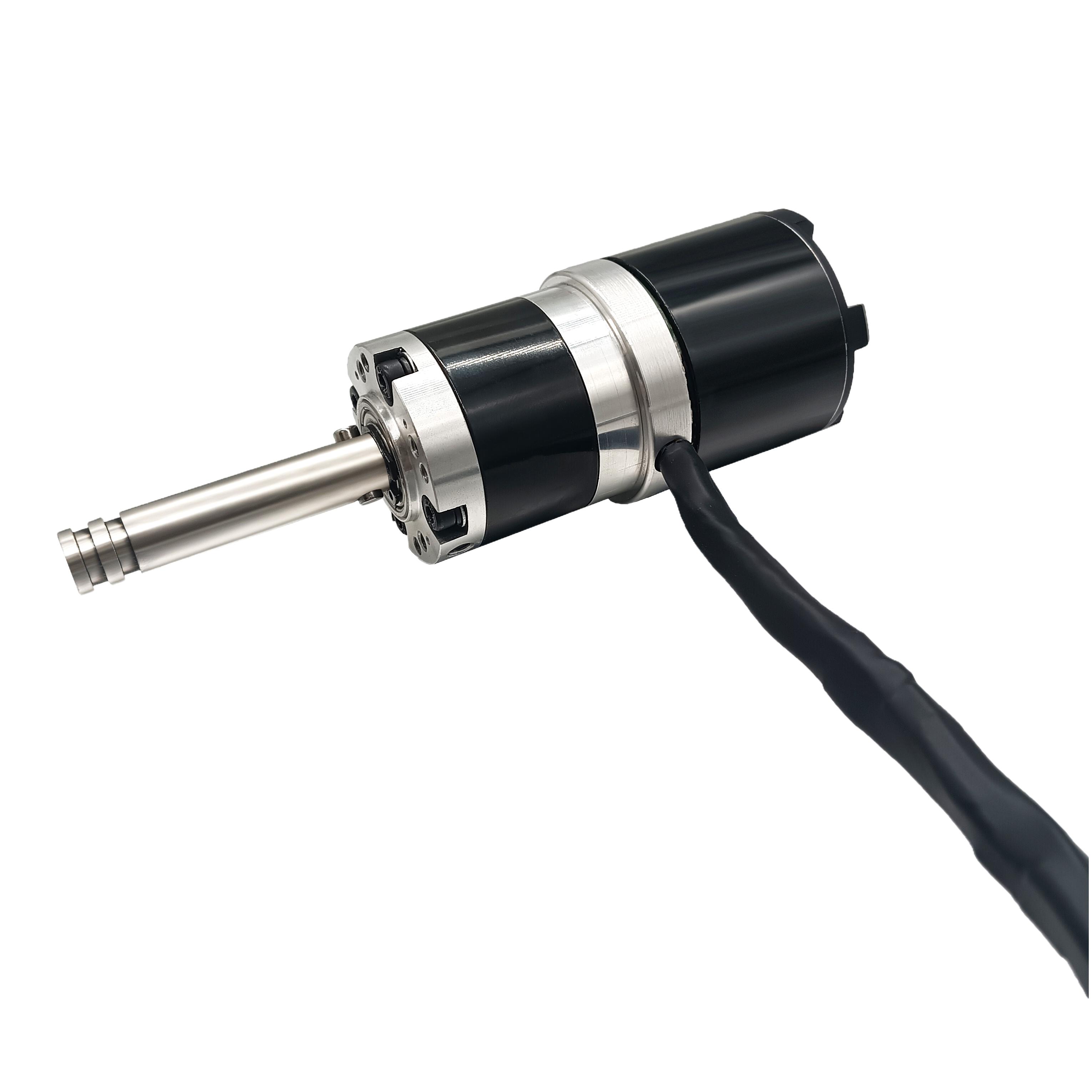

ITO-BO050060G-001 Металлический мотор-редуктор типа 050 — это надежный мотор-редуктор производства ITO MOTOR. Этот мотор-редуктор постоянного тока имеет двухступенчатую планетарную конструкцию редуктора, и его можно сравнить с мотор-редуктором переменного тока в различных решениях по источнику питания. Являясь высокопроизводительным планетарным мотор-редуктором, он обеспечивает стабильную выходную мощность с высоким крутящим моментом на низкой скорости, в то время как альтернативные типы, включая прямоугольный мотор-редуктор и червячный мотор-редуктор, доступны для различных требований к установке и передаче. Этот интегрированный блок сочетает в себе бесщеточный двигатель и металлический редуктор, рассчитанный на непрерывную работу в условиях умеренной нагрузки.

Технические параметры и механические размеры

Эта модель мотор-редуктора ITO-BO050060-001 работает при номинальном напряжении 24 В постоянного тока и номинальной мощности 90 Вт. Номинальная скорость двигателя составляет 4750 об/мин±10%, номинальный ток составляет 7 А, номинальный крутящий момент двигателя достигает ≥0,26 Нм, срок службы двигателя ≥5000 часов. Шестеренчатый редуктор имеет передаточное число 35:1, двухступенчатый. Его выходной крутящий момент составляет 7,2 Нм, выходная скорость 135 об/мин ± 10%, номинальный ток около 7 А и эффективность трансмиссии около 80%. Максимальная радиальная сила составляет 500 Н, а максимальная осевая сила — 350 Н, и она может выдерживать мгновенный крутящий момент, в 2 раза превышающий номинальный крутящий момент. Общий шум составляет ≤58 дБ при измерении на расстоянии 100 см, класс изоляции B, степень защиты подходит для рабочей температуры от -10 ℃ до + 40 ℃. На габаритном чертеже указаны конструктивная длина и размер вала, при этом длина подводящего провода двигателя составляет 440 мм. Сигнальная проводка Холла и проводка трехфазного двигателя предназначены для точного управления скоростью и положением. Как мотор-редуктор постоянного тока он хорошо работает с аккумулятором и источниками питания постоянного тока. Если в системе требуется источник переменного тока, в качестве альтернативы можно выбрать мотор-редуктор переменного тока. Этот планетарный мотор-редуктор обеспечивает высокую эффективность передачи, а прямоугольный мотор-редуктор и червячный мотор-редуктор можно выбрать, когда планировка пространства требует передачи под особым углом.

Конструктивные и эксплуатационные особенности

В этом мотор-редукторе используется металлический корпус коробки передач и прецизионные компоненты шестерни для повышения жесткости конструкции и устойчивости к нагрузкам. Двухступенчатый планетарный редуктор эффективно снижает скорость вращения и увеличивает крутящий момент. Редукторный двигатель постоянного тока оснащен датчиком Холла для поддержки регулирования скорости с обратной связью. Этот планетарный мотор-редуктор отличается плавным зацеплением шестерен и низким уровнем шума. Пользователи могут оценить мотор-редуктор переменного тока, мотор-редуктор с прямым углом или червячный мотор-редуктор в зависимости от места установки, типа мощности и бюджета различных проектов автоматизации. Металлический редуктор повышает ударопрочность и продлевает срок службы при повторяющихся циклах старт-стоп.

Основные преимущества

• Мотор-редуктор ITO MOTOR, встроенный бесщеточный двигатель и металлический редуктор с передаточным числом 35:1.
• Редукторный двигатель постоянного тока, входное напряжение 24 В постоянного тока, датчик Холла для стабильного контроля скорости.
• Дополнительный мотор-редуктор переменного тока для проектов, работающих от источника переменного тока
• Планетарный мотор-редуктор, высокая эффективность трансмиссии и высокий выходной крутящий момент 7,2 Нм.
• Несколько вариантов компоновки трансмиссии, включая прямоугольный мотор-редуктор и червячный мотор-редуктор.
• Низкий уровень шума в пределах 58 дБ, широкий диапазон рабочих температур и высокая нагрузочная способность.

Сценарии применения

Этот мотор-редуктор может применяться в различном автоматическом и транспортном оборудовании, требующем низкой скорости и высокого крутящего момента. Версия с мотор-редуктором постоянного тока подходит для мобильных устройств с батарейным питанием. Этот планетарный мотор-редуктор широко используется в автоматизированных конвейерных системах, небольших подъемных механизмах и интеллектуальном погрузочно-разгрузочном оборудовании. Если механическая конструкция требует передачи мощности под углом 90 градусов, вместо этого можно использовать прямоугольный мотор-редуктор или червячный мотор-редуктор. Для стационарного промышленного оборудования с питанием от сети целесообразно использовать мотор-редуктор переменного тока.

Примечания по эксплуатации

Для этого мотор-редуктора используйте источник питания 24 В постоянного тока и соответствующий бесщеточный контроллер. При работе этого мотор-редуктора постоянного тока поддерживайте рабочую температуру в пределах от -10℃ до +40℃. Не превышайте мгновенный предел крутящего момента. Прежде чем сделать окончательный выбор, сравните планетарный мотор-редуктор с прямоугольным мотор-редуктором и червячным мотор-редуктором. Переключитесь на мотор-редуктор переменного тока, если рабочая система использует источник питания переменного тока.
