Обзор продукта

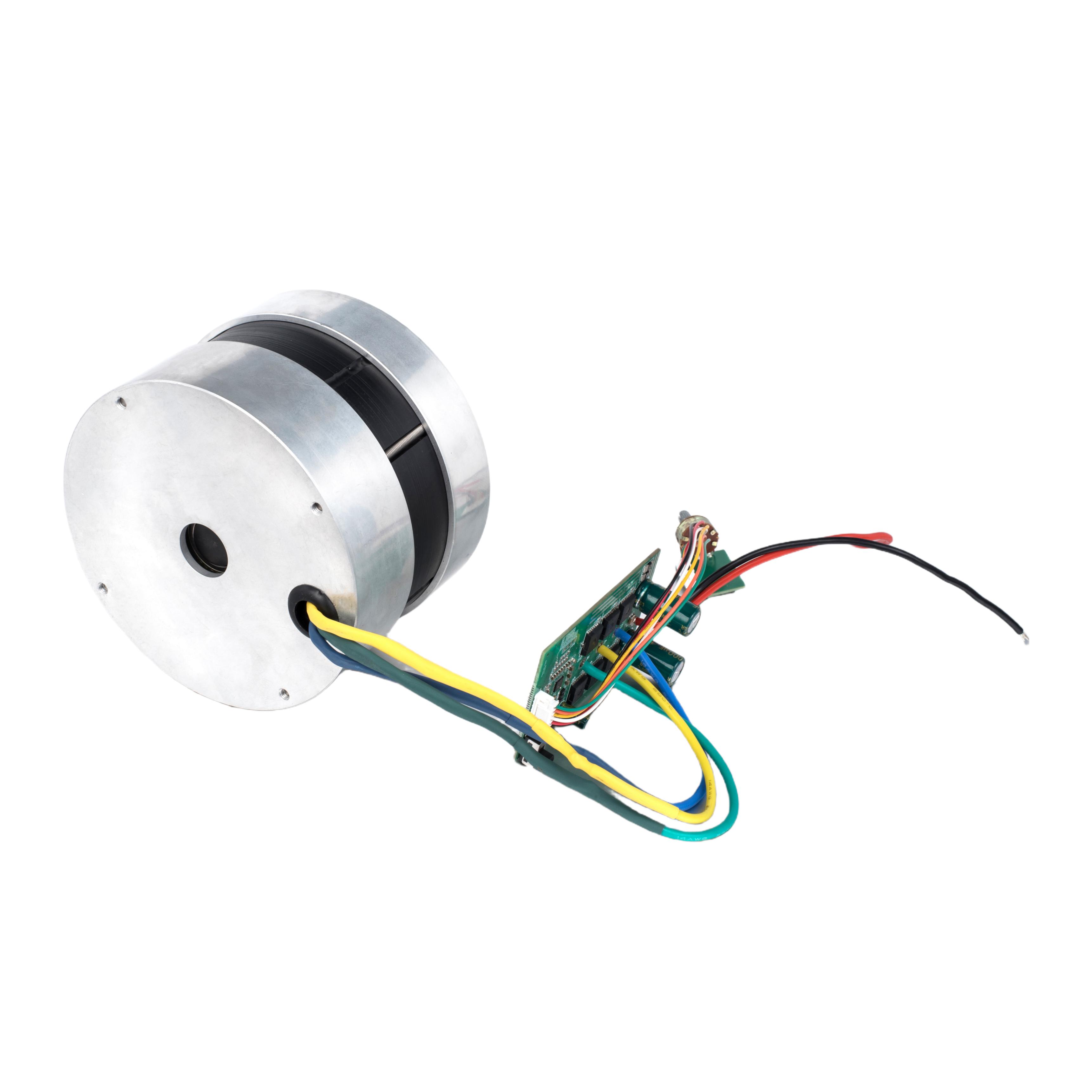

Двигатель с внутренним ротором IBL 134SW с высоким крутящим моментом — это мощный двигатель с внутренним ротором, разработанный ITO MOTOR. Этот бесщеточный двигатель постоянного тока спроектирован как промышленный роторный двигатель, а также служит в качестве двигателя с прецизионным ротором. Доступны две стандартные модели. Несмотря на высокий крутящий момент и высокую выходную мощность, оптимизированная механическая конструкция образует компактный двигатель, широко подходящий для тяжелонагруженного мобильного оборудования и промышленных роторных приводных систем, требующих стабильной непрерывной подачи крутящего момента.

Электрические параметры производительности

Эта серия бесщеточных двигателей постоянного тока ITO MOTOR включает две стандартные модели. Модель ITO-134BL01 работает при номинальном напряжении 48 В, номинальном токе 41,7 А, номинальном крутящем моменте 8 Н·м, номинальной скорости 3000 об/мин, номинальном КПД 90 % и номинальной выходной мощности 2 000 Вт. Модель ITO-134BL02 имеет номинальное напряжение 72 В, номинальный ток 41,7 А, номинальный крутящий момент 8 Нм, номинальную скорость 5000 об/мин, номинальный КПД 90% и номинальную выходную мощность 3000 Вт. Другой вариант высокой мощности поддерживает входное напряжение 72 В постоянного тока, опциональное направление вращения CCW/CW, скорость холостого хода 10 000 об/мин и выходную мощность до 6 000 Вт. Будучи двигателем с внутренним ротором, он обеспечивает высокую эффективность на 90 % при номинальных рабочих условиях. Этот промышленный роторный двигатель обеспечивает стабильно высокий выходной крутящий момент, а прецизионный роторный двигатель обеспечивает точное управление вращением. Компактный корпус двигателя сохраняет габаритные размеры компактными, что позволяет устанавливать агрегат в тяжелых условиях.

Механическая структура и размеры

Двигатель с внутренним ротором от ITO MOTOR имеет стандартизированные внешние размеры. Внешний диаметр достигает Ø140 мм, диаметр фланца Ø120 мм с равномерно распределенными по окружности 4-мя монтажными отверстиями М8. Общая осевая длина составляет 137 мм, а выходной вал имеет шпоночную канавку. Направление вращения можно настроить как против часовой стрелки, так и против часовой стрелки в соответствии с требованиями заказчика. Этот бесщеточный двигатель постоянного тока имеет прочную конструкцию корпуса, способную выдерживать большие радиальные и осевые нагрузки. В промышленном роторном двигателе ротор в сборе строго динамически сбалансирован. Этот прецизионный роторный двигатель жестко контролирует допуск вала, чтобы снизить вибрацию и шум во время высокоскоростного вращения. Компактная конструкция двигателя объединяет все приводные компоненты внутри корпуса, что позволяет сэкономить место для установки конечного оборудования.

Основные преимущества

• ITO MOTOR Двигатель с внутренним ротором, бесщеточная конструкция обеспечивает высокий КПД до 90% и снижает потребление энергии.
• Мощный бесщеточный двигатель постоянного тока, охватывающий диапазон мощности от 2000 до 6000 Вт со стабильным номинальным крутящим моментом 8 Нм.
• Мощный промышленный роторный двигатель, подходящий для непрерывной работы с большими нагрузками в передвижной и промышленной технике.
• Прецизионный роторный двигатель с динамической балансировкой, обеспечивающий низкий уровень вибрации и плавное высокоскоростное вращение.
• Отлаженный производственный процесс ITO MOTOR, полные габаритные чертежи и технические характеристики для массового производства.
• Компактная конструктивная схема двигателя, оснащенная стандартными фланцевыми монтажными отверстиями для удобной сборки оборудования.

Сценарии применения

Компактный двигатель ITO MOTOR работает в качестве основного привода для тяжелого мобильного оборудования и промышленного роторного оборудования. Комбинация двигателя с внутренним ротором и бесщеточного двигателя постоянного тока обеспечивает мощную и стабильную мощность. Этот промышленный роторный двигатель подходит для электротранспорта, вращающихся устройств промышленной автоматизации и тяжелых электроинструментов. Как двигатель с прецизионным ротором, он превосходно работает в оборудовании, требующем постоянного высокого крутящего момента и высокой эффективности при переменных рабочих нагрузках.

Рекомендации по эксплуатации

Выберите подходящую модель этого бесщеточного двигателя постоянного тока в соответствии с требованиями к напряжению, мощности и крутящему моменту системы. Не эксплуатируйте двигатель с внутренним ротором при превышении номинального тока и крутящего момента в течение длительного времени. Подберите совместимый контроллер двигателя для компактного двигателя ITO MOTOR. Регулярно проверяйте монтажные крепления и систему отвода тепла, чтобы обеспечить стабильную работу этого промышленного роторного двигателя и прецизионного роторного двигателя при длительной эксплуатации в тяжелых условиях.
