Обзор продукта

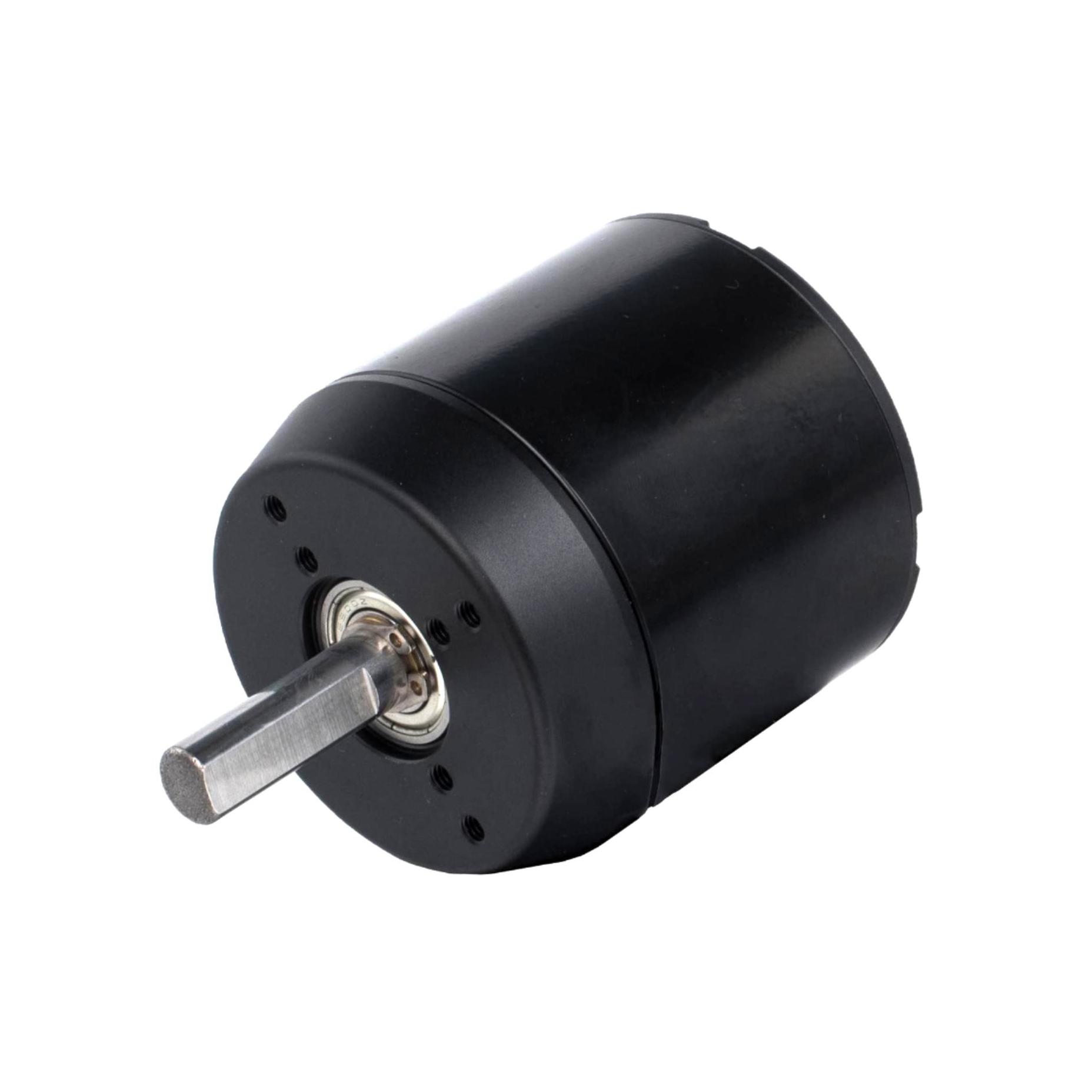

Двигатель постоянного тока с внешним ротором IBL 63 непрерывного действия — это прочный двигатель с внешним ротором производства ITO MOTOR. Этот высокоэффективный двигатель работает как двигатель HVAC и двигатель вентилятора, спроектированный как двигатель с прямым приводом, оптимизированный для длительной непрерывной работы. Серия продуктов включает в себя несколько моделей с регулируемым значением KV и различной длиной корпуса, поддерживающими различные диапазоны напряжения и требования к мощности для вентиляционного и вращающегося оборудования.

Введение технических параметров

В серию двигателей с внешним ротором ITO MOTOR входят четыре основные модели: ITO-BL6354, ITO-BL6364, ITO-BL6374 и ITO-BL6384. Диапазон напряжения варьируется от 24 В до 48 В, значение KV можно выбрать от 170 до 330. Скорость холостого хода составляет 8300 об/мин для всех моделей, а ток холостого хода колеблется от 0,3 А до 2,2 А. Номинальный крутящий момент составляет от 1 Нм до 2,5 Нм, номинальная скорость составляет 7400 об/мин. Номинальная выходная мощность варьируется от 700 Вт до 1500 Вт, а максимальный КПД может достигать 83%. Пиковая выходная мощность этой серии может достигать 4000 Вт, а длина корпуса двигателя составляет от 54 до 84 мм. Будучи высокоэффективным двигателем, он обеспечивает низкое энергопотребление во время длительной работы. Этот двигатель HVAC хорошо подходит для систем циркуляции воздуха и терморегулирования. В качестве двигателя вентилятора он обеспечивает стабильную вращательную мощность для нагрузки вентилятора. В конструкции двигателя с прямым приводом отсутствуют промежуточные детали трансмиссии, что позволяет снизить механические потери.

Принцип проектирования и конструктивные особенности

Этот двигатель с внешним ротором следует правилу, согласно которому скорость без нагрузки равна напряжению, умноженному на значение KV. Когда значение KV увеличивается, скорость увеличивается, а крутящий момент уменьшается; когда значение KV падает, скорость снижается, а крутящий момент увеличивается. Клиенты могут выбрать подходящую спецификацию KV в соответствии с требованиями к скорости и крутящему моменту. Конструкция высокоэффективного двигателя оптимизирует внутреннюю магнитную цепь для сокращения потерь в меди и железе. В качестве двигателя HVAC внешний ротор обеспечивает большой крутящий момент при компактных размерах. Этот вентиляторный двигатель может напрямую подключаться к различным узлам лопастей вентилятора. Конструкция двигателя с прямым приводом помогает упростить всю сборку машины и снизить частоту технического обслуживания. Несколько вариантов модели обеспечивают гибкий выбор в соответствии с требованиями к различной мощности и длине установки.

Основные преимущества

• ITO MOTOR Двигатель с внешним ротором, полная серия с различными вариантами крутящего момента, мощности и длины
• Высокоэффективный двигатель, максимальный КПД до 83% для экономии эксплуатационных затрат на электроэнергию.
• Настраиваемый двигатель HVAC, поддерживает широкий диапазон входного напряжения и дополнительную настройку KV.
• Надежный вентиляторный двигатель, стабильная производительность для длительной непрерывной работы оборудования для перемещения воздуха.
• Конструкция двигателя с прямым приводом исключает конструкцию зубчатой ​​передачи и снижает уровень шума и количество точек отказа.
• Гибкий выбор технических характеристик: номинальная мощность от 700 Вт до 1500 Вт для различных нагрузок.

Сценарии применения

Этот двигатель с прямым приводом ITO MOTOR выступает в качестве основного силового компонента для многих устройств обработки воздуха. Комбинация двигателя с внешним ротором и высокоэффективного двигателя обеспечивает постоянную вращательную силу для непрерывной работы. Этот двигатель HVAC может применяться в системах кондиционирования и вентиляции. В качестве вентиляторного двигателя он подходит для большого воздуходувного и охлаждающего вентиляторного оборудования. Функция двигателя с прямым приводом делает его идеальным для машин, которым требуется стабильное вращение в течение длительного времени и высокая эффективность.

Руководство по эксплуатации

Выберите эту модель двигателя с внешним ротором в соответствии с требуемым напряжением, крутящим моментом и мощностью. Выберите подходящее значение KV на основе компромисса между целевой скоростью и крутящим моментом. Избегайте длительной работы с перегрузкой, чтобы защитить этот высокоэффективный двигатель. Подберите этот двигатель с прямым приводом ITO MOTOR к совместимому бесщеточному контроллеру. Периодически проверяйте монтаж и проводку, чтобы двигатель HVAC и двигатель вентилятора работали стабильно во время непрерывных рабочих циклов.
