Обзор продукта

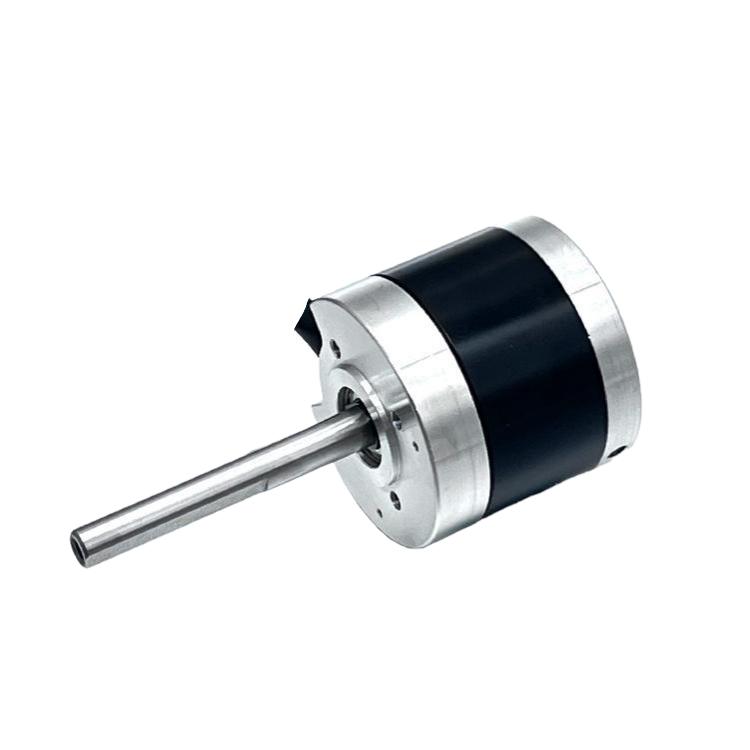

Двигатель с постоянными магнитами ITO 50BL20 с рамой 50 мм — это надежный двигатель с внешним ротором производства ITO MOTOR. Этот высокоэффективный двигатель можно использовать в качестве двигателя HVAC и двигателя вентилятора, построенного на основе двигателя с прямым приводом. Он использует структуру постоянного магнита с длительным сроком службы, низким уровнем шума и стабильными характеристиками вращения для сценариев непрерывной работы.

Технические характеристики и размеры

Эта модель двигателя с внешним ротором ITO-B0050020-001 работает при номинальном напряжении 24 В постоянного тока и имеет рабочую температуру в диапазоне от -25 ℃ до 40 ℃. Скорость холостого хода достигает 8500 об/мин ±10%, а максимальный ток холостого хода составляет 1,35 А. Номинальная скорость составляет 7500 об/мин ±10%, максимальный номинальный ток — 10 А, а номинальный крутящий момент — 0,2 Нм. Максимальный ток опрокидывания — 50 А, направление вращения по умолчанию — против часовой стрелки. Уровень шума контролируется на уровне 60 дБ в условиях испытаний, а срок службы без нагрузки может достигать 5000 часов. Внешний диаметр двигателя составляет 50 мм, с 4 монтажными отверстиями М4 и точными структурными размерами. Он оснащен проводами датчика Холла и проводами трехфазного двигателя для подключения сигнала и питания. Будучи высокоэффективным двигателем, он обеспечивает превосходное преобразование энергии в течение длительного времени работы. Этот двигатель HVAC обеспечивает устойчивое вращение вентиляционного и вентиляционного оборудования. Малошумная конструкция двигателя вентилятора обеспечивает бесшумную работу. В конструкции двигателя с прямым приводом отсутствуют промежуточные детали трансмиссии, что снижает механические потери.

Структурные расчетные характеристики

В этом двигателе с внешним ротором используется ротор с постоянным магнитом для стабильного магнитного выхода. Внутренняя проводка этого высокоэффективного двигателя разделяет сигнальные линии Холла и трехфазные линии электропередачи, чтобы избежать помех сигналов. В качестве двигателя HVAC размер рамы 50 мм соответствует многим стандартным узлам циркуляции воздуха. Этот вентиляторный двигатель может напрямую соединяться с крыльчатками вентилятора без коробки передач. Двигатель с прямым приводом имеет точно обработанный вал и стандартную монтажную схему, что обеспечивает удобную установку и стабильную механическую мощность.

Основные преимущества

• ITO MOTOR Двигатель с внешним ротором, конструкция с постоянными магнитами для стабильной выходной мощности вращения
• Высокоэффективный двигатель, оптимизированная структура обмотки для снижения энергопотребления и выделения тепла.
• Малошумный двигатель HVAC, уровень шума всего 60 дБ для бесшумной непрерывной работы.
• Прецизионный вентиляторный двигатель, рама 50 мм со стандартными монтажными отверстиями для легкой сборки.
• Конструкция двигателя с прямым приводом, простая конструкция трансмиссии, низкий механический износ и длительный срок службы.
• Широкая температурная адаптация, надежная работа в холодных и нормальных условиях окружающей среды.

Сценарии применения

Этот двигатель с прямым приводом ITO MOTOR обеспечивает стабильную мощность для различного вращающегося оборудования. Комбинация двигателя с внешним ротором и высокоэффективного двигателя обеспечивает постоянный крутящий момент. Этот двигатель HVAC подходит для систем циркуляции воздуха, теплообмена и вентиляции. В качестве двигателя вентилятора он может приводить в действие охлаждающие вентиляторы и воздуходувки. Двигатель с прямым приводом также применим для других автоматизированных устройств, требующих низкого уровня шума и продолжительной непрерывной работы.

Примечания по эксплуатации

Используйте этот двигатель с внешним ротором при номинальном питании 24 В постоянного тока. Соедините этот высокоэффективный двигатель с соответствующим бесщеточным контроллером с поддержкой датчика Холла. Надежно закрепите двигатель системы отопления, вентиляции и кондиционирования воздуха и двигатель вентилятора через предусмотренные монтажные отверстия. Периодически проверяйте соединения проводов, чтобы гарантировать стабильную работу двигателя с прямым приводом.
