Введение продукта

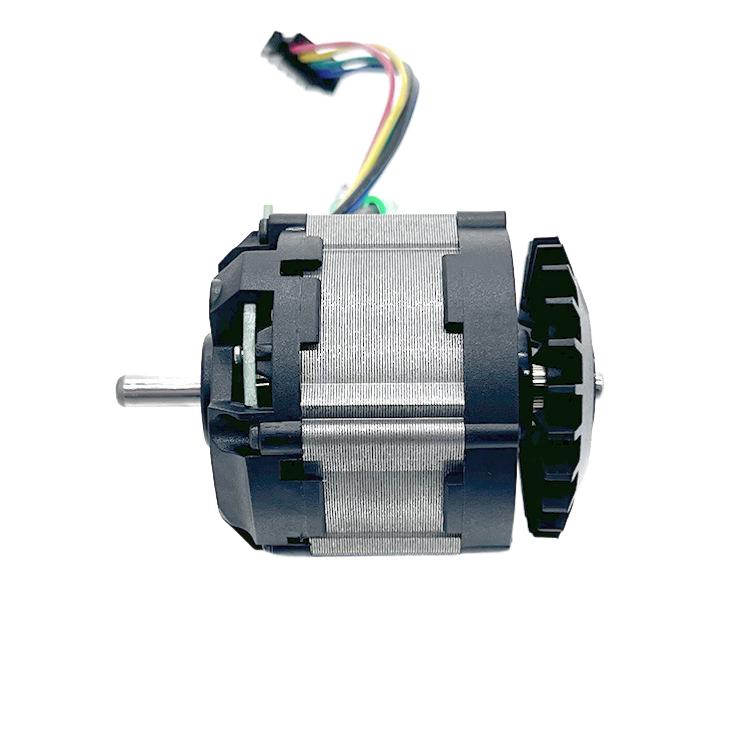

Электрический гайковерт Stable 42 с внутренней передачей использует двигатель внутреннего ротора в качестве основного приводного устройства, высокоэффективный бесщеточный двигатель постоянного тока, разработанный и поставляемый ITO MOTOR. Этот промышленный роторный двигатель обеспечивает стабильное и стабильное вращение и представляет собой прецизионный роторный двигатель со строгим контролем механических допусков. Компактная конструкция двигателя идеально вписывается в ограниченное пространство корпуса электрического ключа, обеспечивая надежную поддержку электропитания при ручных операциях затяжки в сценариях промышленной сборки.

Основные электрические и механические параметры

Бесщеточный двигатель постоянного тока от ITO MOTOR работает при номинальном напряжении 21 В постоянного тока и работает в диапазоне температур окружающей среды от -25 ℃ до 40 ℃. Скорость холостого хода составляет 12000 об/мин с допуском ±10%, а номинальная рабочая скорость достигает 10000 об/мин ±10%. Максимальный ток холостого хода составляет 1,5 А, а номинальный максимальный ток — 7,5 А. Двигатель с внутренним ротором обеспечивает номинальный крутящий момент 0,1 Нм, минимальный ток опрокидывания 35 А и минимальный крутящий момент 0,5 Нм. Направление вращения — по часовой стрелке, а уровень шума, измеренный на расстоянии 1,0 метра, составляет максимум 65 дБА. Осевой зазор этого прецизионного роторного двигателя регулируется в пределах от 0 мм до 0,2 мм, а срок службы без нагрузки может достигать 5000 часов. Этот промышленный роторный двигатель сохраняет стабильную работу при частых периодических нагрузках, а конструкция компактного двигателя оптимизирована для интеграции с ручным электроинструментом.

Описание структуры и проводки

Этот бесщеточный двигатель постоянного тока ITO MOTOR поставляется в комплекте с проводами датчика Холла и трехфазными силовыми кабелями. В сигнальных проводах Холла используются кабели спецификации 22AWG, а в трехфазных проводах основного питания используются кабели 16AWG. Габаритные внешние размеры определяются подробными габаритными чертежами с точными допусками размеров. В качестве двигателя с внутренним ротором узел внутреннего ротора снижает вибрацию и повышает плавность работы. Этот промышленный роторный двигатель отличается низким уровнем шума. Прецизионный роторный двигатель имеет строго контролируемый осевой зазор, чтобы избежать механического сотрясения во время высокоскоростного вращения. Конструкция компактного двигателя сокращает общую длину и снижает вес ручного электрического ключа.

Преимущества продукта

• ITO MOTOR Двигатель с внутренним ротором, бесщеточная конструкция снижает потери на трение и продлевает срок службы электрического ключа.
• Высокопроизводительный бесщеточный двигатель постоянного тока с согласованной кривой «скорость-момент» для стабильной затяжки.
• Мощный промышленный роторный двигатель, способный выдерживать внезапную нагрузку при затягивании болтов.
• Прецизионный роторный двигатель с контролируемым осевым зазором, обеспечивающий низкую вибрацию и плавное вращение на высокой скорости.
• Оригинальное инженерное решение ITO MOTOR, полная размерная и техническая документация для серийного производства.
• Компактный форм-фактор двигателя, специально оптимизированный для сборки внутри конструкции электрического ключа с внутренним переносом на 42 дюйма.

Области применения

Этот компактный двигатель ITO MOTOR выступает в качестве основного силового компонента для электрического ключа с внутренней передачей Stable 42. Конфигурация двигателя с внутренним ротором и бесщеточного двигателя постоянного тока обеспечивает стабильную мощность вращения. Этот промышленный роторный двигатель также может применяться в других ручных вращающихся электроинструментах, портативных крепежных устройствах и небольших автоматизированных поворотных механизмах. Будучи прецизионным роторным двигателем, он подходит для оборудования, требующего точного контроля крутящего момента и скорости при переменных рабочих нагрузках.

Рекомендации по использованию

Эксплуатируйте этот бесщеточный двигатель постоянного тока при номинальном входном напряжении 21 В постоянного тока и диапазоне рабочих температур от -25 ℃ до 40 ℃. Избегайте длительного простоя, превышающего допустимые пределы, чтобы защитить двигатель с внутренним ротором. Перед запуском проверьте датчик Холла и соединения трехфазного провода. Компактный двигатель ITO MOTOR следует устанавливать в соответствии с официальным габаритным чертежом. Периодические плановые проверки помогают поддерживать стабильные рабочие характеристики промышленного роторного двигателя и двигателя с прецизионным ротором в течение длительного срока службы.
