Обзор продукта

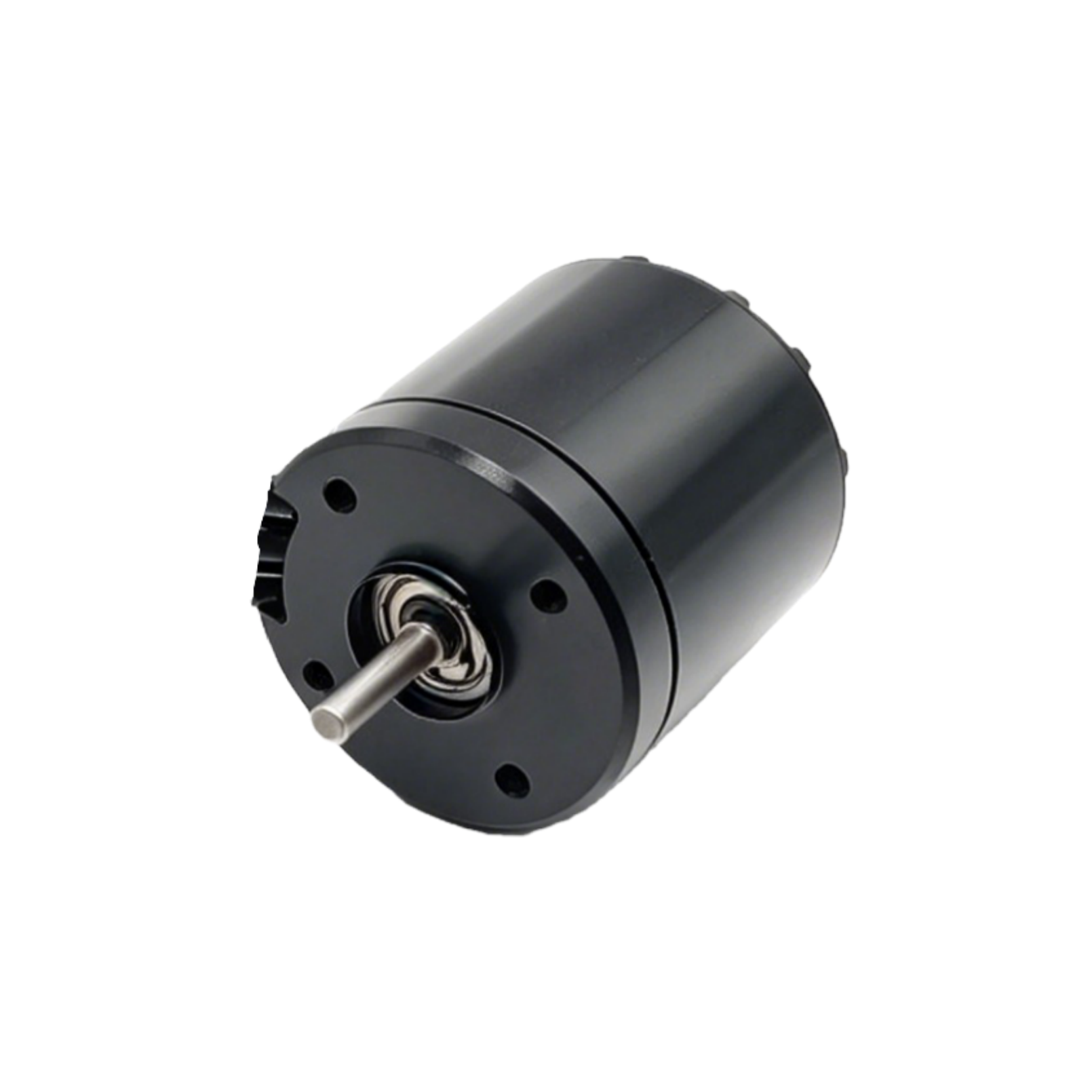

Компактный бесщеточный двигатель с внешним ротором 3439 — это прецизионный двигатель с внешним ротором производства ITO MOTOR. Этот высокоэффективный двигатель классифицируется как двигатель HVAC и двигатель вентилятора, разработанный как двигатель с прямым приводом для компактных вентиляторов и вентиляционного оборудования. Он работает от источника питания 18 В постоянного тока и поддерживает высокую скорость вращения с низким уровнем шума, подходит для различных устройств вентиляции и циркуляции воздуха.

Технические характеристики и размерные данные

Модель двигателя с внешним ротором ITO MOTOR ITO-B0034039-001 имеет номинальное напряжение 18 В постоянного тока и диапазон рабочих температур окружающей среды от -25 ℃ до 40 ℃. Скорость холостого хода достигает 18000 об/мин с допуском ±10%, максимальный ток холостого хода составляет 2А. Ток опрокидывания составляет минимум 20 А, минимальный крутящий момент 0,2 Нм. Направление вращения поддерживает выбор по часовой и против часовой стрелки, максимальный уровень шума составляет 60 дБА на расстоянии 1 м, осевой зазор составляет от 0 до 0,1 мм, а срок службы без нагрузки может достигать 2000 часов. Общий размер конструкции составляет 55,7±0,15 мм в длину, с точными монтажными отверстиями и размером вала для сборки. Будучи высокоэффективным двигателем, он снижает потери энергии во время непрерывной работы. Этот двигатель HVAC обеспечивает стабильную вращательную мощность для систем обработки воздуха. В качестве двигателя вентилятора он может напрямую приводить в движение лопасти вентилятора без дополнительных компонентов трансмиссии, действуя как двигатель с прямым приводом, что упрощает всю конструкцию сборки.

Конструктивные особенности проектирования

В двигателе с внешним ротором используется конструкция внешнего ротора, обеспечивающая большой выходной крутящий момент в небольшом корпусе. Высокоэффективный двигатель оптимизирует структуру внутренней обмотки для снижения энергопотребления при сохранении высокой скорости вращения. Этот двигатель HVAC имеет низкий уровень шума и подходит для внутреннего и полузакрытого оборудования для циркуляции воздуха. Конструкция вала вентиляторного двигателя рассчитана на прямое соединение с крыльчатками вентилятора. Конструкция двигателя с прямым приводом исключает промежуточные детали трансмиссии, уменьшает механическое трение и снижает общую частоту отказов. Двигатель поддерживает гибкую регулировку направления вращения и надежно работает в широком диапазоне температур.

Основные преимущества

• ITO MOTOR Двигатель с внешним ротором, компактный, размер 3439, высокая скорость до 18000 об/мин.
• Высокоэффективный двигатель, оптимизированная конструкция обмотки для снижения энергопотребления при непрерывной работе.
• Профессиональный двигатель HVAC, стабильная работа в широком диапазоне температур от -25 ℃ до 40 ℃.
• Малошумный двигатель вентилятора, максимальный уровень шума ограничен 60 дБА для тихой циркуляции воздуха.
• Двигатель с прямым приводом, напрямую подключает крыльчатку вентилятора для устранения резервных механизмов передачи.
• Гибкое направление вращения с опциями по часовой и против часовой стрелки, длительный срок службы без нагрузки до 2000 часов.

Сценарии применения

Этот двигатель с прямым приводом ITO MOTOR служит основным силовым агрегатом для оборудования циркуляции воздуха. Комбинация двигателя с внешним ротором и высокоэффективного двигателя обеспечивает тихое и высокоскоростное вращение. Этот двигатель HVAC широко используется в системах кондиционирования и контроля температуры. В качестве двигателя вентилятора он подходит для различных осевых вентиляторов и небольших вентиляционных устройств. Конструкция двигателя с прямым приводом помогает упростить сборку вентилятора и повышает надежность оборудования.

Руководство по эксплуатации

Используйте этот двигатель с внешним ротором с соответствующим источником питания 18 В постоянного тока. Не оставляйте двигатель заблокированным на длительное время во избежание повреждения. Этот высокоэффективный двигатель следует устанавливать с соответствующей крыльчаткой вентилятора. При использовании двигателя системы отопления, вентиляции и кондиционирования воздуха и двигателя вентилятора перед началом работы проверьте осевой зазор. Регулярно проверяйте состояние вала и крепления, чтобы обеспечить стабильную работу двигателя с прямым приводом в течение всего срока службы.
