Введение продукта

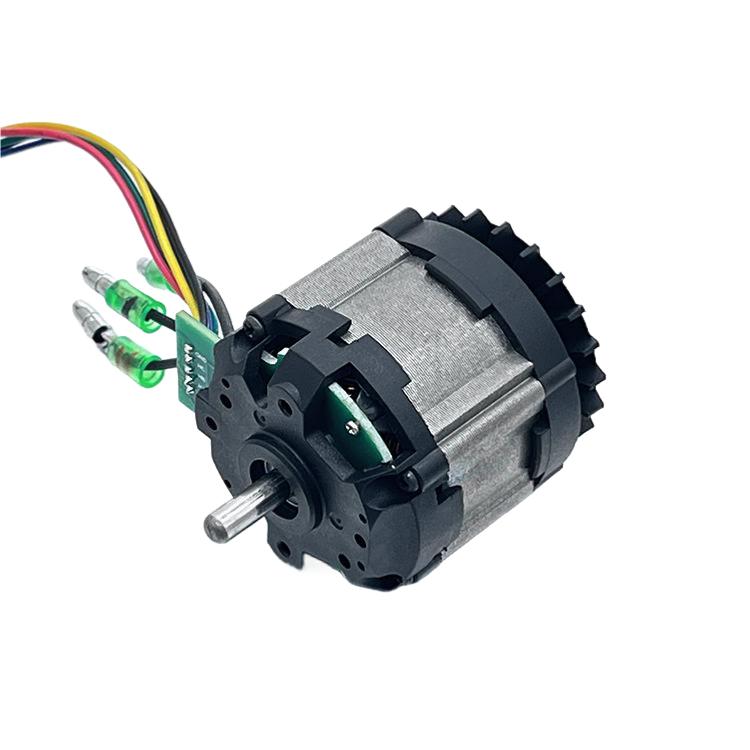

В качестве основного силового блока Durable 42 Inner Transfer Power Wrench используется двигатель с внутренним ротором, высокопроизводительный бесщеточный двигатель постоянного тока, разработанный и поставляемый компанией ITO MOTOR. Этот промышленный роторный двигатель обеспечивает постоянную вращательную мощность для тяжелых задач ручной затяжки. Будучи прецизионным роторным двигателем, он обеспечивает стабильную работу при переменных рабочих нагрузках. Компактная конструкция двигателя идеально вписывается в ограниченное внутреннее пространство для установки механических гаечных ключей, обеспечивая превосходную портативность и механическую надежность при промышленной сборке.

Электрические и механические параметры

Этот бесщеточный двигатель постоянного тока от ITO MOTOR работает при номинальном напряжении 21 В постоянного тока, а допустимая рабочая температура составляет от -25 ℃ до 40 ℃. Скорость холостого хода достигает 12000 об/мин с допуском ±10%, а номинальная скорость составляет 10000 об/мин ±10%. Максимальный ток холостого хода составляет 1,5 А, максимальный номинальный ток — 7,5 А. Двигатель с внутренним ротором обеспечивает номинальный крутящий момент 0,1 Нм, минимальный ток опрокидывания 35 А и минимальный крутящий момент 0,5 Нм. Направление вращения — по часовой стрелке. Максимальный уровень шума составляет 65 дБА, измеренный на расстоянии 1,0 м. Осевой зазор контролируется в пределах от 0 мм до 0,2 мм, а срок службы без нагрузки может достигать 5000 часов. Этот промышленный роторный двигатель имеет точные структурные размеры. Прецизионный роторный двигатель сводит к минимуму осевое перемещение, а конструкция компактного двигателя оптимизирует общий контур для интеграции в корпус ключа.

Электропроводка и конструктивные особенности

Бесщеточный двигатель постоянного тока ITO MOTOR оснащен кабелями датчика Холла и трехфазными силовыми кабелями с указанными характеристиками проводов. В сигнальных проводах Холла используется кабель 22AWG, а в трехфазных силовых проводах используется кабель 16AWG. Все внешние размеры определяются с жесткими допусками на контурном чертеже. В качестве двигателя с внутренним ротором он использует внутреннюю компоновку ротора для снижения вибрации и повышения механической стабильности. Этот промышленный роторный двигатель сохраняет низкий уровень шума во время непрерывной работы. Прецизионный роторный двигатель имеет строго контролируемый осевой зазор, позволяющий снизить механическую вибрацию. Компактная конструкция двигателя упрощает сборку ключа с внутренней передачей мощности на 42 дюйма.

Основные преимущества продукта

• ITO MOTOR Двигатель с внутренним ротором бесщеточной конструкции, снижающий потери на трение и продлевающий срок службы гайковерта.
• Высокоэффективный бесщеточный двигатель постоянного тока с согласованной кривой крутящего момента по скорости, позволяющей выполнять частые операции затяжки и ослабления.
• Мощный промышленный роторный двигатель, способный выдерживать временные высокие нагрузки и остановку во время монтажных работ.
• Прецизионный роторный двигатель с точным контролем осевого зазора, обеспечивающий плавное вращение и снижение механического износа.
• Оригинальное инженерное решение ITO MOTOR, полная техническая документация и строгий контроль качества для массового производства.
• Компактный форм-фактор двигателя с оптимизированными размерами, легко собрать в узел силового ключа с внутренним переходом на 42 дюйма.

Область применения

Этот компактный двигатель ITO MOTOR служит основным приводным компонентом силового ключа Durable 42 с внутренней передачей. Комбинация двигателя с внутренним ротором и бесщеточного двигателя постоянного тока обеспечивает надежную движущую силу вращения. Этот промышленный роторный двигатель также подходит для других ручных вращающихся электроинструментов, портативного крепежного оборудования и небольших вращающихся механизмов автоматизации. Как двигатель с прецизионным ротором, он хорошо работает в оборудовании, требующем точной скорости и крутящего момента при изменяющихся условиях нагрузки.

Руководство по эксплуатации

Эксплуатируйте этот бесщеточный двигатель постоянного тока при номинальном напряжении 21 В постоянного тока и температуре окружающей среды от -25 ℃ до 40 ℃. Избегайте длительной перегрузки при остановке за пределами номинального диапазона параметров, чтобы защитить двигатель с внутренним ротором. Перед запуском проверьте подключение проводов датчика Холла и трехфазных кабелей. Установите компактный двигатель ITO MOTOR, строго следуя габаритному чертежу. Периодическое техническое обслуживание может сохранить стабильную работу этого промышленного роторного двигателя и двигателя с прецизионным ротором в течение длительного времени непрерывной работы.
