Обзор продукта

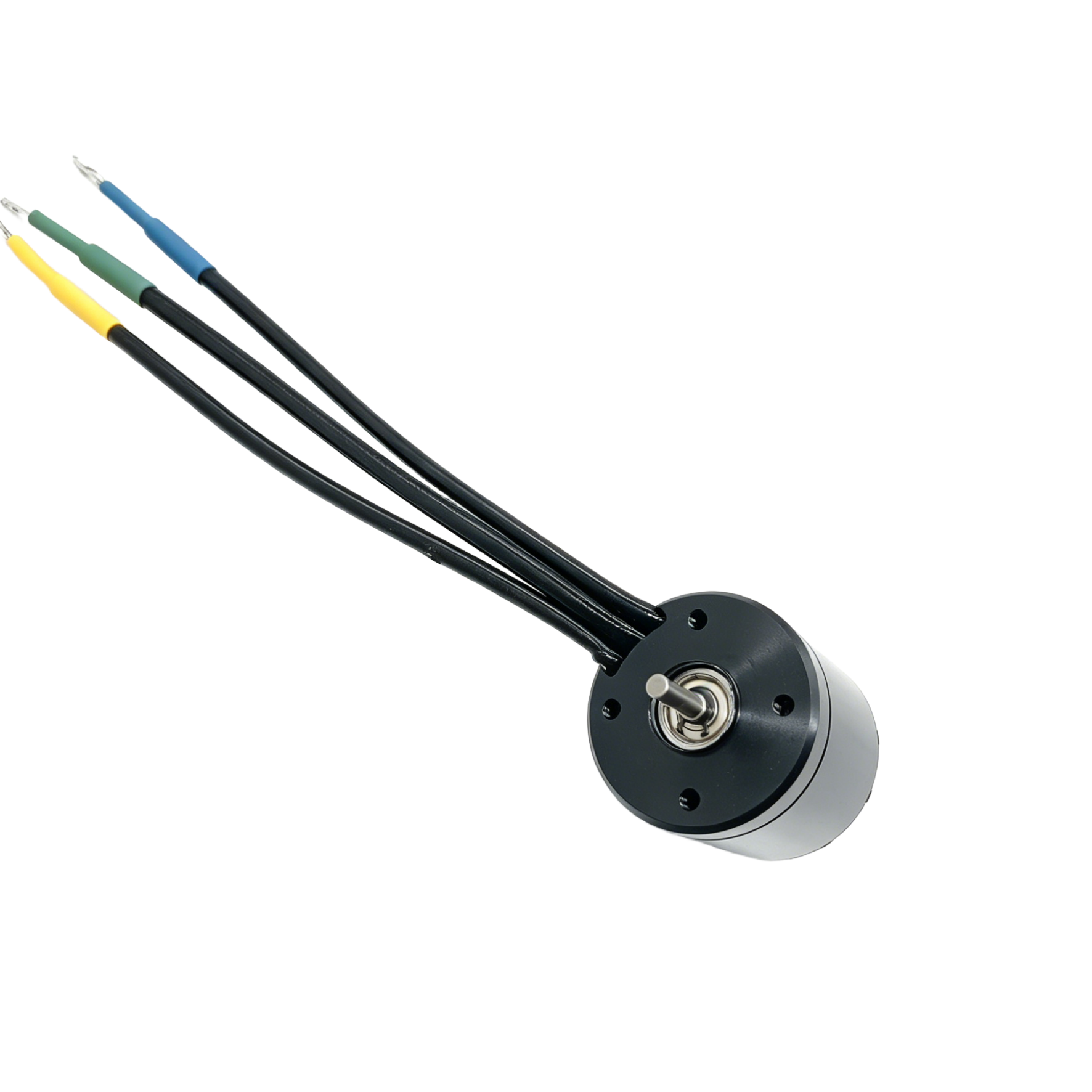

3439 Бесщеточный двигатель постоянного тока с внешним ротором — это компактный двигатель с внешним ротором производства ITO MOTOR. Этот высокоэффективный двигатель спроектирован как двигатель HVAC и двигатель вентилятора с конструкцией прямого соединения, что делает его надежным двигателем с прямым приводом для вентиляторов и вентиляционного оборудования. Он стабильно работает в широком диапазоне температур окружающей среды от -25 ℃ до 40 ℃ и отличается низким уровнем шума для сценариев непрерывной работы.

Технические параметры и информация о размерах

Модель двигателя с внешним ротором ITO MOTOR ITO-B0034039-001 работает при номинальном напряжении 18 В постоянного тока. Скорость холостого хода достигает 18000 об/мин с допуском ±10%, максимальный ток холостого хода составляет 2А. Ток срыва составляет минимум 20 А, а момент срыва - минимум 0,2 Нм. Направление вращения поддерживает выбор по часовой и против часовой стрелки, максимальный шум составляет 60 дБА на расстоянии измерения L = 1,0 м, а срок службы без нагрузки может достигать 2000 часов. В качестве высокоэффективного двигателя используется оптимизированная магнитная цепь внешнего ротора для снижения энергопотребления. Этот двигатель HVAC специально создан для оборудования циркуляции воздуха и теплообмена. В качестве двигателя вентилятора его внешний ротор может напрямую приводить в движение лопасти вентилятора. Он работает как двигатель с прямым приводом, который удаляет лишние детали трансмиссии и снижает механические потери. Вся конструкция имеет осевой зазор, контролируемый в пределах 0–0,1 мм, а корпус оснащен монтажными отверстиями размером 4 М3 для облегчения сборки.

Конструктивные особенности проектирования

Двигатель с внешним ротором имеет ротор на внешней стороне, что упрощает сборку крыльчаток вентилятора. Этот высокоэффективный двигатель снижает потери энергии при длительной непрерывной работе. Двигатель HVAC оптимизирован для устойчивости к колебаниям температуры в системах вентиляции и теплообмена. Как двигатель вентилятора, он поддерживает стабильную мощность вращения на высокой скорости. В этом двигателе с прямым приводом отсутствует зубчатая или ременная передача, что снижает вибрацию и шум. Двигатель поддерживает два направления вращения и имеет строгий контроль осевого зазора для повышения стабильности работы. Трехфазные провода с цветовой маркировкой зарезервированы для удобного подключения и согласования контроллера.

Основные преимущества

• ITO MOTOR Двигатель с внешним ротором, конструкция внешнего ротора для простой установки лопастей вентилятора
• Высокоэффективная конструкция двигателя снижает потребление энергии во время длительных непрерывных рабочих циклов.
• Профессиональный двигатель HVAC, адаптируется к переменной температуре окружающей среды для вентиляционного оборудования.
• Малошумный двигатель вентилятора, максимальный уровень шума ограничен 60 дБА в стандартных условиях испытаний.
• Конструкция двигателя с прямым приводом, отсутствие промежуточных компонентов трансмиссии для снижения риска отказа
• Широкая температурная адаптация, может нормально работать в окружающей среде от -25 ℃ до 40 ℃.

Сценарии применения

Этот двигатель с прямым приводом ITO MOTOR служит основным силовым компонентом пневматического оборудования. Характеристики двигателя с внешним ротором и высокоэффективного двигателя делают его хорошо подходящим для систем вентиляции. Этот двигатель HVAC и двигатель вентилятора могут применяться в охлаждающих вентиляторах, устройствах циркуляции воздуха и небольшом теплообменном оборудовании. Будучи двигателем с прямым приводом, он обеспечивает стабильное высокоскоростное вращение непосредственно крыльчатки вентилятора.

Примечания по эксплуатации

Выбирайте этот двигатель с внешним ротором для оборудования, соответствующего его номинальному напряжению 18 В постоянного тока. Избегайте состояния заблокированного ротора в течение длительного времени, чтобы защитить высокоэффективный двигатель. Подберите этот двигатель ITO MOTOR HVAC с подходящим бесщеточным контроллером. При использовании в качестве двигателя вентилятора и двигателя с прямым приводом регулярно проверяйте монтажные крепления, чтобы обеспечить стабильную работу и поддерживать уровень шума в пределах расчетного диапазона.
