Обзор продукта

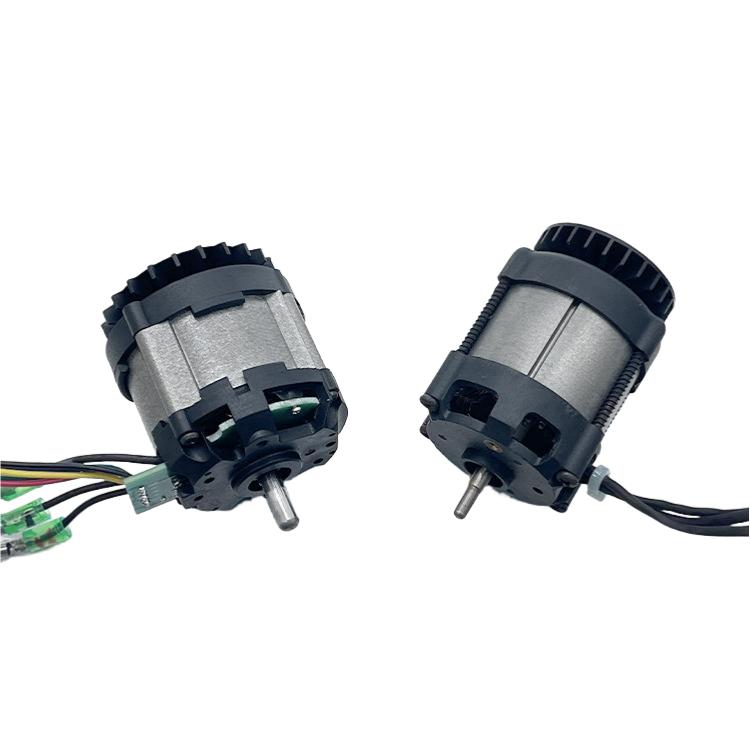

В сверхмощном приводном электрическом ключе 25,4 используется высоконадежный двигатель с внутренним ротором, высокоэффективный бесщеточный двигатель постоянного тока, поставляемый ITO MOTOR. Этот промышленный роторный двигатель обеспечивает стабильную вращательную мощность и высокий крутящий момент для тяжелых работ по затяжке. Он построен на основе конструкции прецизионного роторного двигателя со строгим контролем механических допусков. Эта компактная конструкция двигателя идеально вписывается в ограниченное внутреннее пространство тяжелого электрического гайковерта, обеспечивая стабильную работу при портативном промышленном креплении.

Электрические и механические параметры двигателя

Бесщеточный двигатель постоянного тока от ITO MOTOR работает при номинальном напряжении 21 В постоянного тока и может работать при температуре окружающей среды от -25 ℃ до 40 ℃. Скорость холостого хода достигает 12000 об/мин с допуском ±10%, а номинальная скорость составляет 10000 об/мин ±10%. Максимальный ток холостого хода составляет 1,5 А, а максимальный номинальный ток — 7,5 А. Этот двигатель с внутренним ротором имеет номинальный крутящий момент 0,1 Нм, минимальный ток опрокидывания 35 А и минимальный крутящий момент 0,5 Нм. Направление вращения — по часовой стрелке. Максимальный уровень шума составляет 65 дБА при измерении на расстоянии 1,0 м. Осевой зазор этого прецизионного роторного двигателя регулируется в пределах 0–0,2 мм, а срок службы без нагрузки может достигать 5000 часов. Являясь промышленным роторным двигателем, этот компактный двигатель сочетает в себе плотность мощности и размер, чтобы соответствовать мощному приводному электрическому ключу 25,4 дюйма.

Электропроводка и структурное проектирование

Этот бесщеточный двигатель постоянного тока ITO MOTOR оснащен проводами датчика Холла и проводами трехфазного питания. В сигнальных проводах Холла используется кабель 22AWG, а в трехфазных проводах основного питания используется кабель 16AWG. Полный чертеж внешних размеров определяет все контурные размеры с точным допуском. Конструкция двигателя с внутренним ротором снижает вибрацию и повышает стабильность работы при частых изменениях нагрузки. Промышленный роторный двигатель сохраняет низкий уровень шума даже во время непрерывной работы. Прецизионный роторный двигатель точно контролирует осевой зазор, чтобы минимизировать механическое встряхивание. Общая компоновка компактного двигателя обеспечивает простую установку внутри прочного корпуса электрического ключа с приводом 25,4 дюйма.

Основные сильные стороны продукта

• ITO MOTOR Двигатель с внутренним ротором бесщеточной конструкции, снижающий потери на трение и продлевающий срок службы при использовании гаечных ключей в тяжелых условиях.
• Высокопроизводительный бесщеточный двигатель постоянного тока с оптимизированной кривой крутящего момента и скорости для непрерывного выполнения тяжелых задач по креплению.
• Прочный промышленный роторный двигатель, рассчитанный на частые остановки и высокие нагрузки во время затяжки болтов.
• Прецизионный роторный двигатель с жестким контролем осевого зазора, обеспечивающий плавное вращение и низкую механическую вибрацию.
• Оригинальный дизайн ITO MOTOR с полной технической документацией и стабильным качеством серийного производства.
• Компактный форм-фактор двигателя, оптимизированный для сборки в сверхмощный приводной электрический ключ 25,4 мм.

Область применения

Этот компактный двигатель ITO MOTOR выступает в качестве основного приводного компонента тяжелого приводного электрического ключа 25,4. Комбинация двигателя с внутренним ротором и бесщеточного двигателя постоянного тока обеспечивает мощную вращательную силу. Этот промышленный роторный двигатель также может применяться в других тяжелых ручных роторных электроинструментах, портативном оборудовании для затяжки болтов и небольших вращающихся устройствах автоматизации. В качестве двигателя с прецизионным ротором он подходит для оборудования, требующего стабильного крутящего момента и скорости при переменных рабочих нагрузках.

Руководство по эксплуатации

Запустите этот бесщеточный двигатель постоянного тока при номинальном напряжении 21 В постоянного тока и рабочей температуре -25℃~40℃. Избегайте длительной перегрузки при остановке, чтобы защитить двигатель с внутренним ротором. Перед запуском проверьте проводку датчика Холла и соединения трехфазных проводов. Установите компактный двигатель ITO MOTOR, строго следуя габаритному чертежу. Регулярное техническое обслуживание помогает поддерживать стабильную работу этого промышленного роторного двигателя и прецизионного роторного двигателя для длительной работы в тяжелых условиях.
